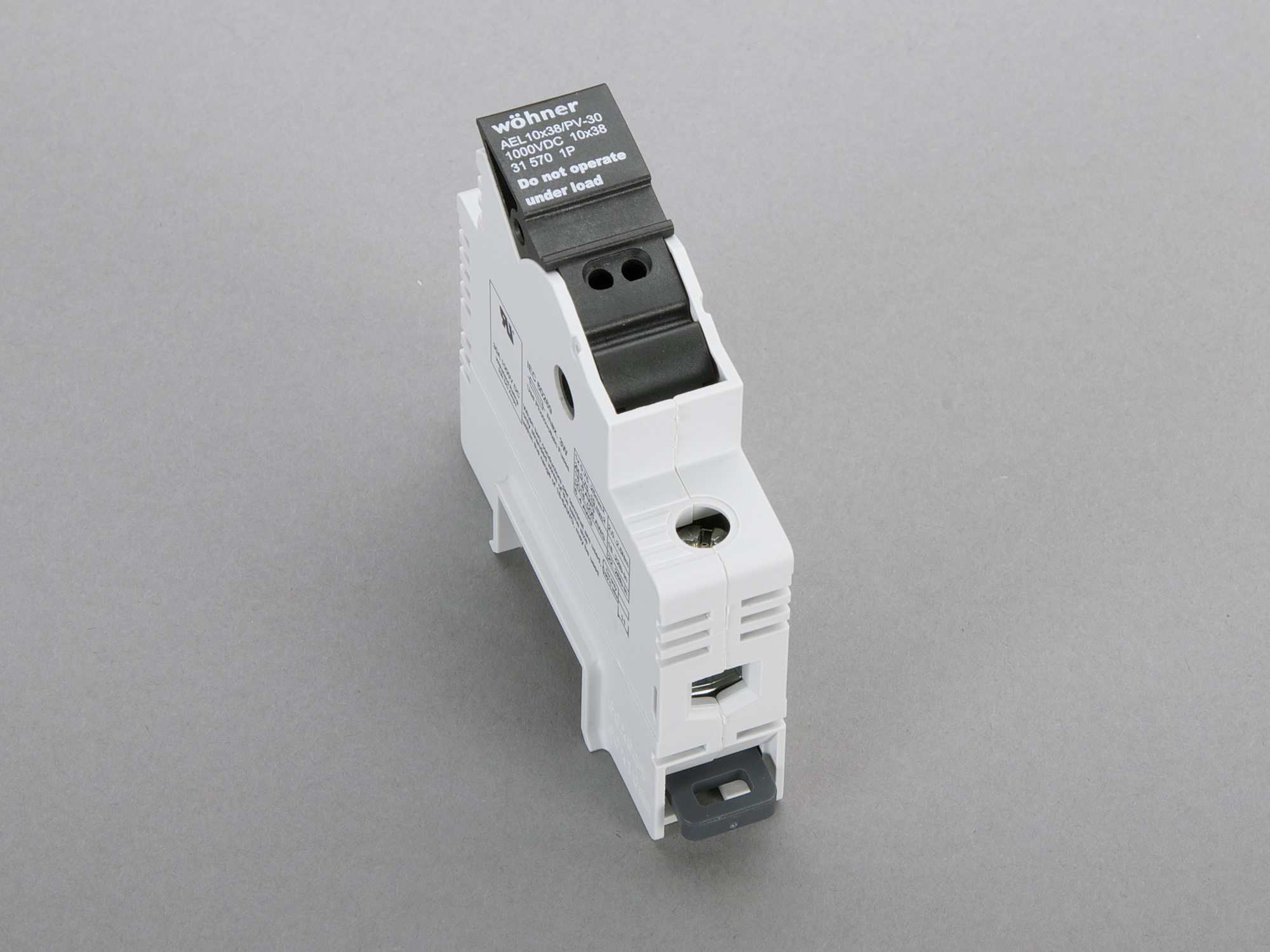

A imagem pode mostrar um produto similar.
Código da peça: 31571 000A
AMBUS®60Classic
porta-fusível 1000 V, com LED montado no barramento
para fusíveis 10x38 IEC 60269-6, com LED 400 - 1000 V
1 polo, para barramentos 30 x 5/10
para barramentos 30 x 5, 10
no longer available
Sistema
60Classic
| Grupo de produto | 01 |
| Subgroup | 46 |
| Unidade por pacote | 12 |
| EAN | 4021267315719 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
UL 4248-1
UL 4248-19
Approvals
UL , CCC
Número de tipo: AEL10x38/PV-30
UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com
UL file 2: E342576, UL category+ (for USA): IZMR2 https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com
CCC certificate: 2013010308657375
| for fuse links size: | 10x38 |
| fuse links acc. to standard: | IEC / EN 60269-6 |
| permitted power dissipation of the fuse-link: | 4 W |
| Dados IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 30 A |
| Tensão de medição (IEC) DC: | 1000 V |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,1 W.
(A dissipação de energia em sua carga máxima seria 0,2 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC DC: | 1050 V |
| Dados UL | |
| Standards | |
|
UL 4248-1
UL 4248-19 |
| Dados electricos UL | |
| corrente nominal (UL): | 30 A |
| tensão nominal (UL) DC: | 1000 V |
| SCCR: | 33 kA |
| Dados mecânicos | |
| L x A x P: | 22.5 x 70 x 73 |
| Peso: | 6,6 kg/100 |
| Polaridade: | 1 polo |
| para barramentos: | 30 x 5, 10 |
| pontos terminais | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 11 mm |
| min. cross-section: | 0,75 mm² |
| max. cross-section: | 25 mm² |
| Md min.: | 2,0 Nm |
| Md max.: | 2,5 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
| permitted power dissipation of the fuse-link: | 4 W |
