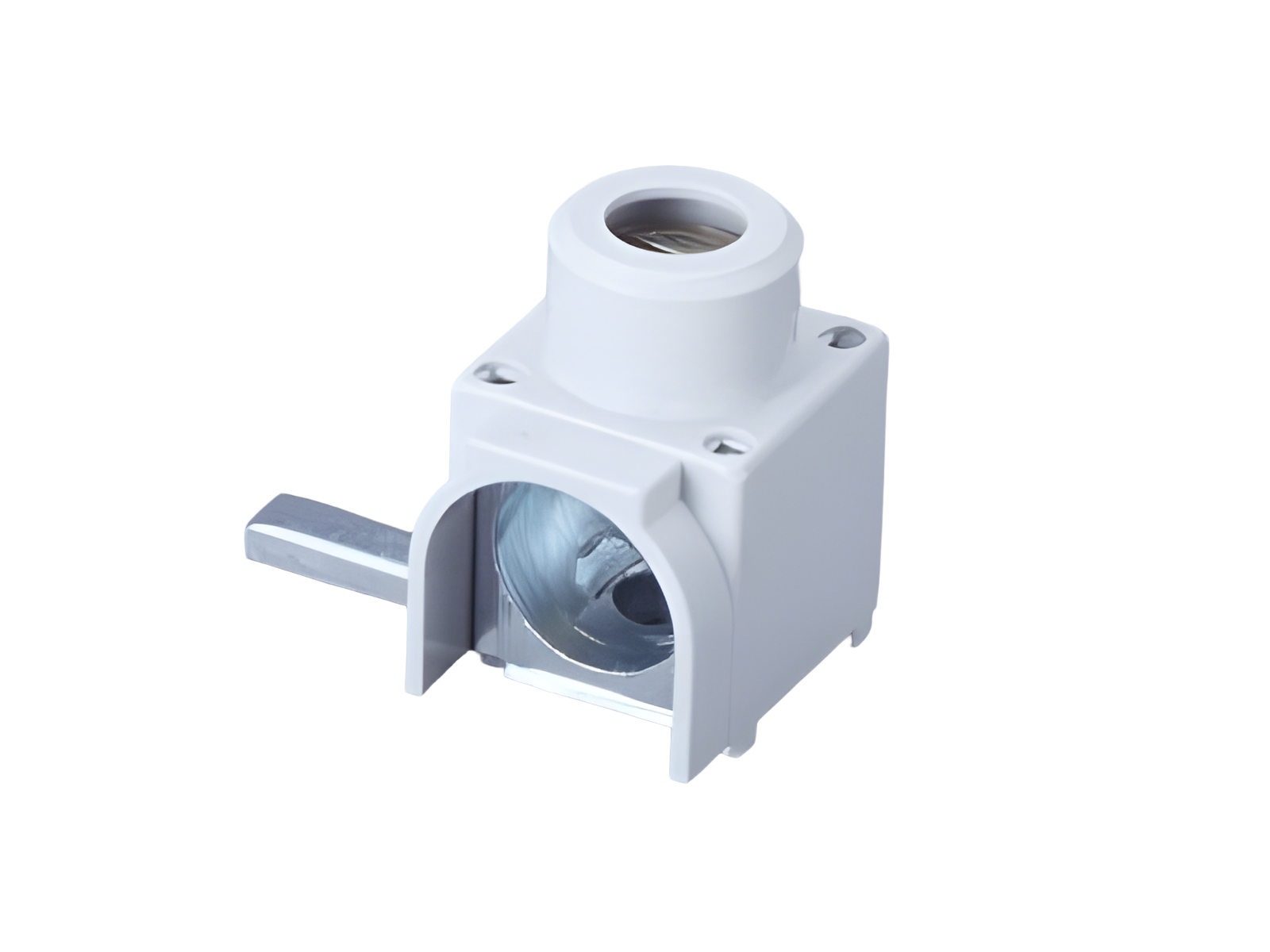

terminal de conexão, conexão lateral (31028)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31028000A

terminal de conexão, conexão lateral

6 - 50 mm²

para 31014, 31024, 31309, 31311

Grupo de produto 07
Subgroup 26
Unidade por pacote 25
EAN 4021267310288
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 125 A
Tensão de medição (IEC) AC: 690 V
Tensão suportável nominal de impulso Uimp: 4 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 690 V
tensão máxima IEC DC: 1000 V
Dados mecânicos
L x A x P: 20 x 17 x 26
Peso: 2,5 kg/100
pontos terminais
min. cross-section: 6 mm²
max. cross-section: 50 mm²
Not suitable for aluminium cables !


6 - 50mm² round, solid and stranded
4 - 35mm² flexible with wire-end ferrule
Md 3.5Nm
max. connection diameter 10mm

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

Notas

Recommended stripping of the insulation on the connection lead approx. 14mm

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

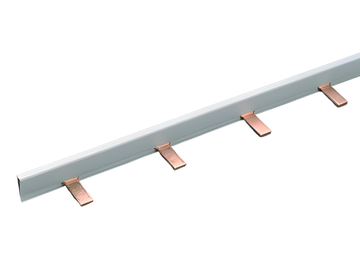

31311000A
barramento tipo pente de 1 polo, para E33, passo 50 mm
80 A, comprimento 1 m
16 mm²
Mais

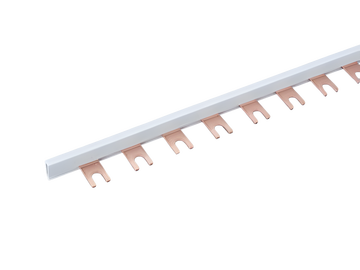

31024000A
barramento tipo pente, 1 polo, tipo gancho, passo 27 mm
80 A, comprimento 1 m
16 mm²
Mais

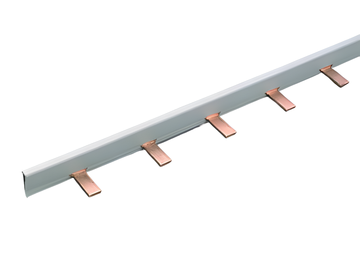

31309000A
barramento tipo pente de 1 polo, para E27, passo 40 mm
80 A, comprimento 1 m
16 mm²
Mais

31014000A
barramento tipo pente, 1 polo, tipo ponte, passo 27 mm
80 A, comprimento 1 m
16 mm²
Mais

31173000A
TRITON®Panel
base fusível D, montagem em painel
E 27 / 25 A / 1P, para ajuste por rosca
proteção contra contato cf. DGUV V3
Mais

31291000
TRITON®Panel
base fusível D0, montagem em painel
E 18 / 63 A / 1P
proteção contra contato cf. DGUV V3
Mais

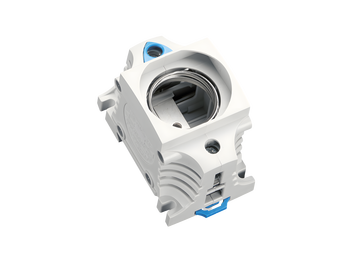

31175000A
