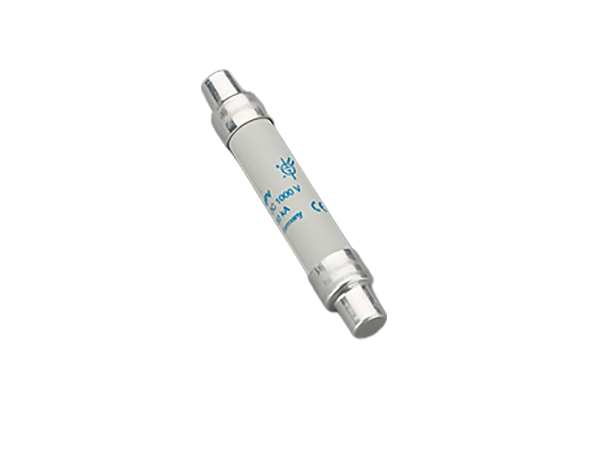

fusível cilíndrico 20 A (31559)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31559000

fusível cilíndrico 20 A

1100 V DC, gPV

14 x 85

Grupo de produto	22
Subgroup	25

Unidade por pacote	20
EAN	4021267315597

ECLASS 6.1	27142002
ECLASS 7.1	27142002
ETIM 4.0	EC002704
ETIM 5.0	EC002704

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-6:2010 + A1:2018

Dados técnicos

Tamanho:

14x85

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-6:2010 + A1:2018

Dados elétricos IEC
Corrente de medição (IEC):	20 A

Tensão de medição (IEC) DC:

1100 V

operation class

gPV

Poder de corte atribuído DC

30 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 3,0 W.

(A dissipação de energia em sua carga máxima seria 4,7 W.)

Dados mecânicos
L x A x P:	14 x 14 x 85
Peso:	2,7 kg/100

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Curvas características

| Characteristics

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

31555000
SECUR^®Panel
suporte para fusíveis cilíndricos
10 x 85 / 1P
32 A, 1500 V DC
