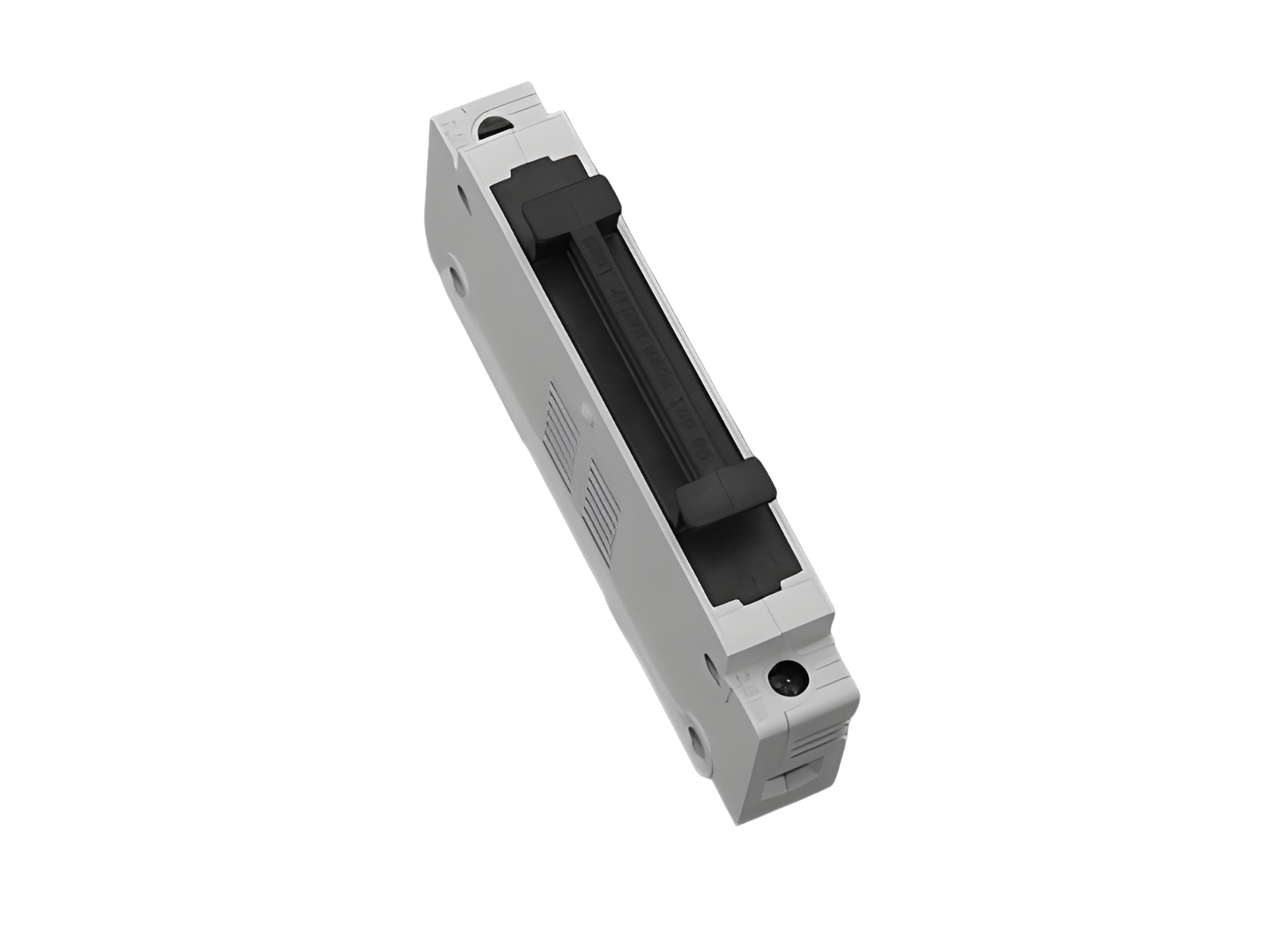

suporte para fusíveis cilíndricos (31555)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31555 000

SECUR^®Panel

suporte para fusíveis cilíndricos

Size 10x85

10 x 85 / 1P

32 A, 1500 V DC

for mounting rail

Sistema

Panel

Vantagens do produto

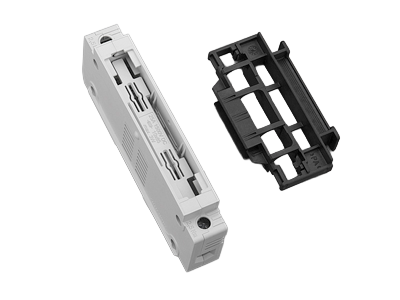

easy replacement of the fuse-link
front degree of protection IP20 always guaranteed

Grupo de produto	17
Subgroup	18

Unidade por pacote	5
EAN	4021267315559

ETIM 5.0	EC002705
ETIM 8.0	EC002705

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

UL 4248-1

UL 4248-19

Approvals

Número de tipo: AES10x85

UL file: E342576, UL category (for USA): IZMR https://www.ul.com

Dados técnicos

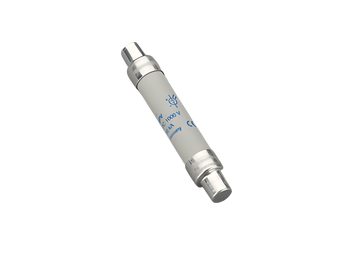

for fuse links size:	10x85
fuse links acc. to standard:	IEC / EN 60269-6
permitted power dissipation of the fuse-link:	6 W

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados elétricos IEC
Corrente de medição (IEC):	32 A
Tensão de medição (IEC) AC:	1000 V

Tensão de medição (IEC) DC:

1500 V

Tensão suportável nominal de impulso Uimp:

8 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,2 W.

(A dissipação de energia em sua carga máxima seria 0,3 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

min. permitted operation temperature

-25

for fuse links 10x85 or 14x85 as per IEC 60269-2, -4, -6
with permitted rated power dissipations up to max. 6.0W

Dados UL
Standards
UL 4248-1 UL 4248-19

Dados electricos UL
corrente nominal (UL):	30 A
tensão nominal (UL) DC:	1500 V

SCCR:

15 kA

Dados mecânicos
L x A x P:	22.5 x 130 x 65
Peso:	9,2 kg/100
Polaridade:	1 polo
Montagem:	for mounting rail

front degree of protection:

IP20

pontos terminais
cage clamp connection
screw drive:	PZ2
wire stripping:	11 mm
min. cross-section:	0,75 mm²
max. cross-section:	25 mm²
Md min.:	2,0 Nm
Md max.:	2,5 Nm
Not suitable for aluminium cables !

Box terminal for applications acc. to IEC / EN : 1 wire: Cu 0,75 - 25 mm² 2 wires (of same cross-section): Cu 0,75 - 10 mm² flexible cables, directly or with wire-end ferrule (flexible cables of max. cross-section may not fit when using wire-end ferrule) Md 2,0 - 2,5 Nm / 18 - 22 lb.in. for applications acc. to UL : only stranded Cu cables acc. to UL 486E 1 wire: AWG 18 - AWG 4 2 wires (of identical cross-section): AWG 18 - AWG 6 Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Material properties
halogen-free:	No

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
Min. permitted ambient temperature: -25°C (installation only at temperatures > -5°C) Climate resistance as per IEC 61439-1, max. pollution degree 3 Please note when inserting the fuse-carrier (with or without fuse-link): insert the fuse-carrier quickly

permitted power dissipation of the fuse-link:	6 W
