suporte para fusíveis cilíndricos

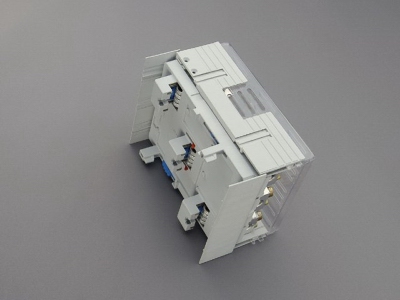

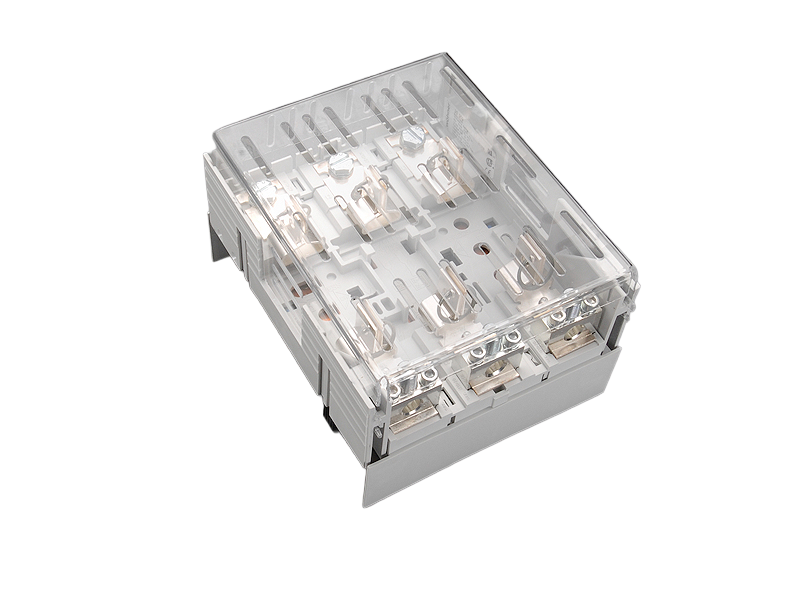

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33309 000

QUADRON 60Classic

suporte para fusíveis cilíndricos

Class J / 3P, terminal 70 mm², conexão inferior ou superior

100 A / 600 V (29 x 118)

para barramentos 12, 15, 20, 25, 30 x 10 e barramentos de seção

no longer available

Follower: 33402000

Sistema

60Classic

Grupo de produto 16
Subgroup 27
Unidade por pacote 1
EAN 4021267333096
ETIM 5.0 EC002705

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Approvals

CSA , UL

for UL feeder circuits >250V

Número de tipo: JC100B

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com

UL file 2: E123577, UL category+ (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Dados técnicos

for fuse links size: Class J 100 A
fuse links acc. to standard: UL 248-8
permitted power dissipation of the fuse-link: 10 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 4,7 W.

(A dissipação de energia em sua carga máxima seria 7,3 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
min. permitted operation temperature -40°C
for Class J fuses 70 - 100A as per UL 248-8 (29x118)
Dados UL
Standards
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Dados electricos UL
corrente nominal (UL): 100 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 600 V
for wires UL: Cu 60°C
SCCR: 65 kA
Dados mecânicos
L x A x P: 184 x 221 x 103
Peso: 328,0 kg/100
Polaridade: 3 polos
para barramentos: 12, 15, 20, 25, 30 x 10 e barramentos de seção
pontos terminais
Buchsenklemme
Md min.: 14,0 Nm
Md max.: 14,0 Nm
Not suitable for aluminium cables !
for wires UL: Cu 60°C

Instruções de Aplicação

Not suitable for aluminium cables !

Shock protection through push-on covers.
permitted power dissipation of the fuse-link: 10 W
for UL feeder circuits >250V

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Acessórios

fuse links

03214 000A
fusível 70 A
-Mersen-
600 V AC, fast acting
Class J, 29x118

Mais

03215 000A
fusível 80 A
-Mersen-
600 V AC, fast acting
Class J, 29x118

Mais

03217 000A
fusível 100 A
-Mersen-
600 V AC, fast acting
Class J, 29x118

Mais

03228 000
fusível 70 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mais

03229 000
fusível 80 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mais

03230 000
fusível 90 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mais

03231 000
fusível 100 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mais

Similar products

33306 000
QUADRON Panel
suporte para fusíveis cilíndricos
Class J / 3P, terminal 70 mm²
100 A / 600 V (29 x 118)
para montagem em placa
Mais
