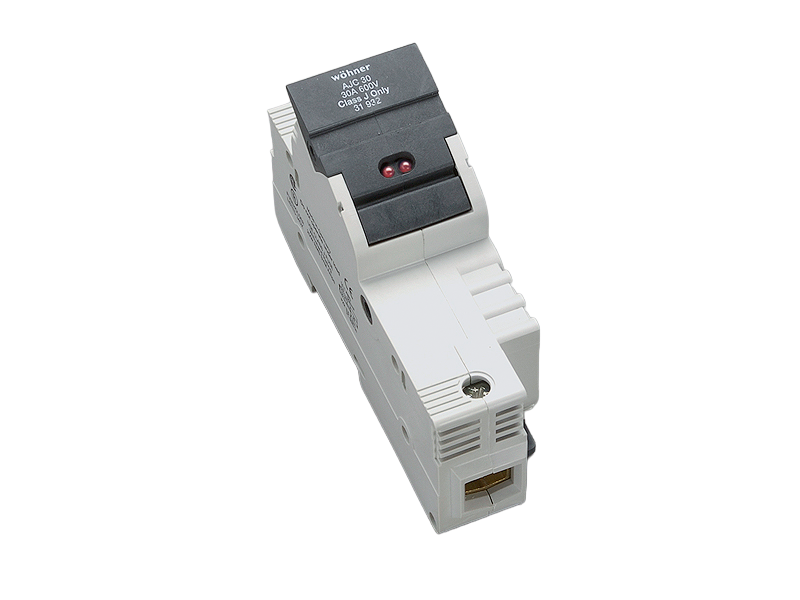

A imagem pode mostrar um produto similar.
Código da peça: 31932 000
AMBUS Panel
suporte para fusíveis cilíndricos, com LED
Class J / 1P, prensa-cabo 50 mm²
30 A / 600 V (21x57)
for mounting rail
Sistema
Panel
Vantagens do produto
large clamping range, also for two identical conductors (adjacent)
holder for label
with indicator for tripped fuse
any polarity for DC voltage applications
| Grupo de produto | 16 |
| Subgroup | 03 |
| Unidade por pacote | 6 |
| EAN | 4021267319328 |
| ECLASS 14.0 | 27142190 |
| ETIM 5.0 | EC002705 |
| ETIM 8.0 | EC002705 |
| ETIM 10.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
UL 4248-8
UL 4248-1
Approvals
CSA , UL
for UL feeder circuits >250V
Número de tipo: AJC30
EAC Type: AJC
UL file: E230163, UL category (for USA): IZLT https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com
CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org
| for fuse links size: | Class J 30 A |
| fuse links acc. to standard: | UL 248-8 |
| permitted power dissipation of the fuse-link: | 5 W |
| Dados IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H |
| Dados elétricos IEC | |
| min. operating voltage AC: | 110 V |
| min. operating voltage DC: | 110 V |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,1 W.
(A dissipação de energia em sua carga máxima seria 0,2 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| min. permitted operation temperature | -40°C |
| for Class J fuses 1 - 30A as per UL 248-8 (21x57) indicator light operating voltage range: 110 - 600 V AC / DC |
| Dados UL | |
| Standards | |
|
UL 4248-8
UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Dados electricos UL | |
| corrente nominal (UL): | 30 A |
| rated voltage (UL) AC: | 600 V |
| min. operating voltage AC: | 110 V |
| rated frequency (UL): | 50 / 60 Hz |
| tensão nominal (UL) DC: | 600 V |
| min. operating voltage DC: | 110 V |
| for wires UL: | Cu 75°C |
| SCCR: | 200 kA |
| Dados mecânicos | |
| L x A x P: | 36 x 115 x 69 |
| Peso: | 15,8 kg/100 |
| Polaridade: | 1 polo |
| Montagem: | for mounting rail |
| degree of protection: | IP20 |
| front degree of protection: | IP20 |
| pontos terminais | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 20 mm |
| min. cross-section: | 0,75 mm² |
| max. cross-section: | 50 mm² |
| f: | 0.75 - 50 mm² |
| f + AE: | 0.75 - 50 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 3,2 Nm |
| Md max.: | 4,8 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 18 |
| max. cross-section UL: | AWG 1/0 |
| torque (UL): | 35 lb-in |
| for wires UL: | Cu 75°C |
|
for applications acc. to IEC / EN: |
|
| Material properties | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| permitted power dissipation of the fuse-link: | 5 W |
| for UL feeder circuits >250V | |
