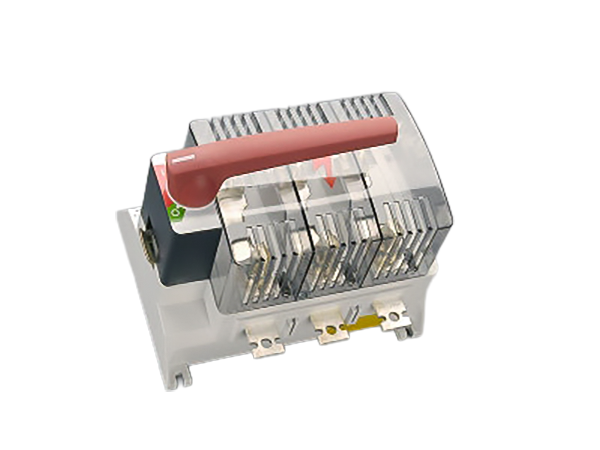

chave seccionadora com fusíveis, 3 polos

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33361 000

CAPUS Panel

chave seccionadora com fusíveis, 3 polos

parafuso M10, manípulo vermelho

NH 2, 400 A

para montagem em placa

Sistema

Panel

Grupo de produto 15
Subgroup 09
Unidade por pacote 1
EAN 4021267333614
ECLASS 14.0 27371401
ETIM 5.0 EC001040
ETIM 8.0 EC001040
ETIM 10.0 EC001040

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approvals

IEC (CB)

Número de tipo: LTS-F400

EAC Type: NH

Dados técnicos

for fuse links size: NH 2
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 34 W
Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Dados elétricos IEC
Corrente de medição (IEC): 400 A
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 1000 V
Tensão suportável nominal de impulso Uimp: 8 kV
Utilisation category AC (IEC 60947-3) : AC-23 B (690V)
AC-22 B (690V)
AC-21 B (690V)
cond. short-circuit current with fuses (AC): 80 kA / 690 V
approved wth fuse links of operation class: gG

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 69,8 W.

(A dissipação de energia em sua carga máxima seria 109,0 W.)

Dados mecânicos
L x A x P: 270 x 238 x 253
Peso: 768,0 kg/100
Polaridade: 3 polos
Montagem: para montagem em placa
pontos terminais
screw connection
M10
Md min.: 25,2 Nm
Md max.: 30,8 Nm
Not suitable for aluminium cables !
lam. Cu width: 15 - 40 mm
lam. Cu thickness: 1 - 10 mm
Material properties
halogen-free: Yes

Instruções de Aplicação

Not suitable for aluminium cables !

Device delivered without fuses
permitted power dissipation of the fuse-link: 34 W

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| Esboço dimensionado 2

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

connection accessories

33164 000
conexão tipo grampo para cabos de Cu
120 - 240 mm²
para: QCB-NH2, LTS-F 400, LTS 630
Mais

33367 000
terminal prismático, único, para cond. Cu e Al
120 - 240 mm²
para: LTS-F 400, LTS 630
Mais

covers

33351 000
cobertura do compartimento de conexão
para cobertura de todas as conexões, cinza escuro
LTS-400/630, LTS-F 250/400
Mais

further accessories

33347 000
interruptor de sinalização
1 n/c + 1 n/o, conectores de plugue 6,3 x 0,8
LTS, LTS-F
Mais

33348 000
acionamento extraível
amrelo/vermelho, sem manopla
com trava contra porta, para cadeados
para: LTS-250/400/630, LTS-F 160/250/400
Mais

33380 000
eixo prolongador, 550 mm de comprimento
LTS-250/400/630, LTS-F 160/250/400
para: LTS-250/400/630, LTS-F 160/250/400
Mais

23923 000AD
eixo prolongador, 300 mm de comprimento
para: S32 250 A / 400 A
Mais
