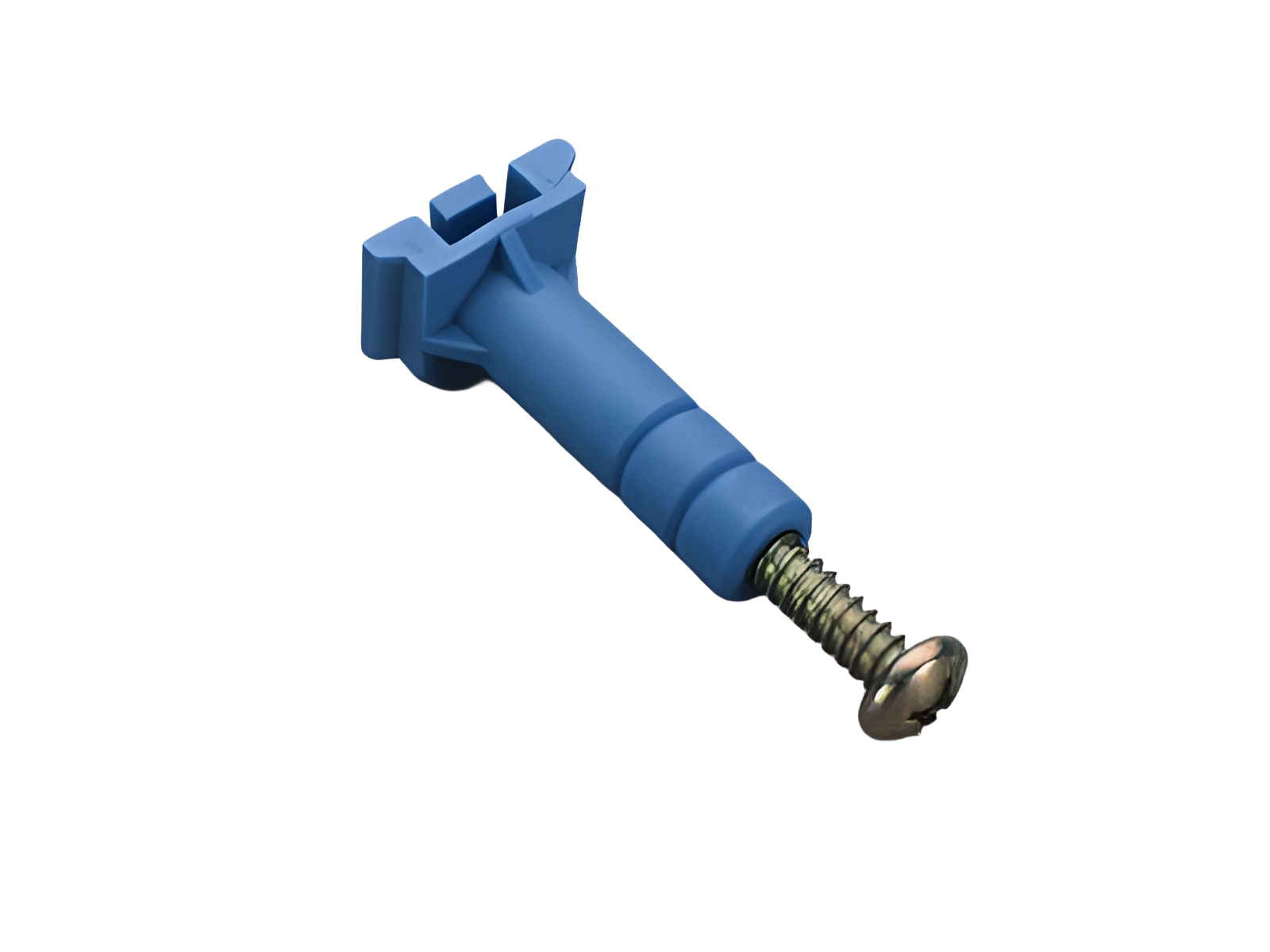

suporte da cobertura adicional (35017)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 35017000

suporte da cobertura adicional

para unidade de alimentação central

Sistema

centre feed unit

Grupo de produto	11
Subgroup	15

Unidade por pacote	4
EAN	4021267350178

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 61439-1:2020

Approvals

for UL feeder circuits >250V

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

for UL feeder circuits >250V

Dados mecânicos
L x A x P:	25 x 47 x 20
Peso:	1,4 kg/100

Instruções de Aplicação


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

35001000
suporte de barramento, 3 polos, centro
para barramentos: 30 x 10, seção duplo T e triplo T
Mais

35009000
suporte de barramento, 4 polos, centro
para barramentos: 30 x 10, seção duplo T
Mais

35008000
suporte de barramento, lateral
para barramentos: 30 x 10, seção duplo T e triplo T
Mais

35016000
alimentação central 3200 A
para largura do armário 800 mm
usable busbar length 603 mm
Mais

35015000
alimentação central 3200 A
para largura do armário 600 mm
usable busbar length 403 mm
Mais

35006000
alimentação central 1250 A
para largura do armário 800 mm
usable busbar length 603 mm
Mais

35005000
alimentação central 2000 A
para largura do armário 600 mm
usable busbar length 403 mm
Mais

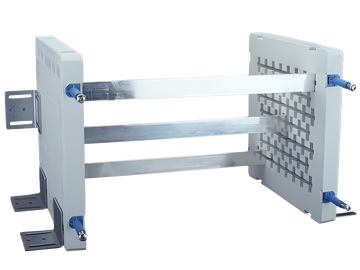

35004000
alimentação central 2000 A
para largura do armário 800 mm
usable busbar length 603 mm
Mais

35007000
alimentação central 1250 A
para largura do armário 600 mm
usable busbar length 403 mm
Mais
