alimentação central 1250 A (35006)

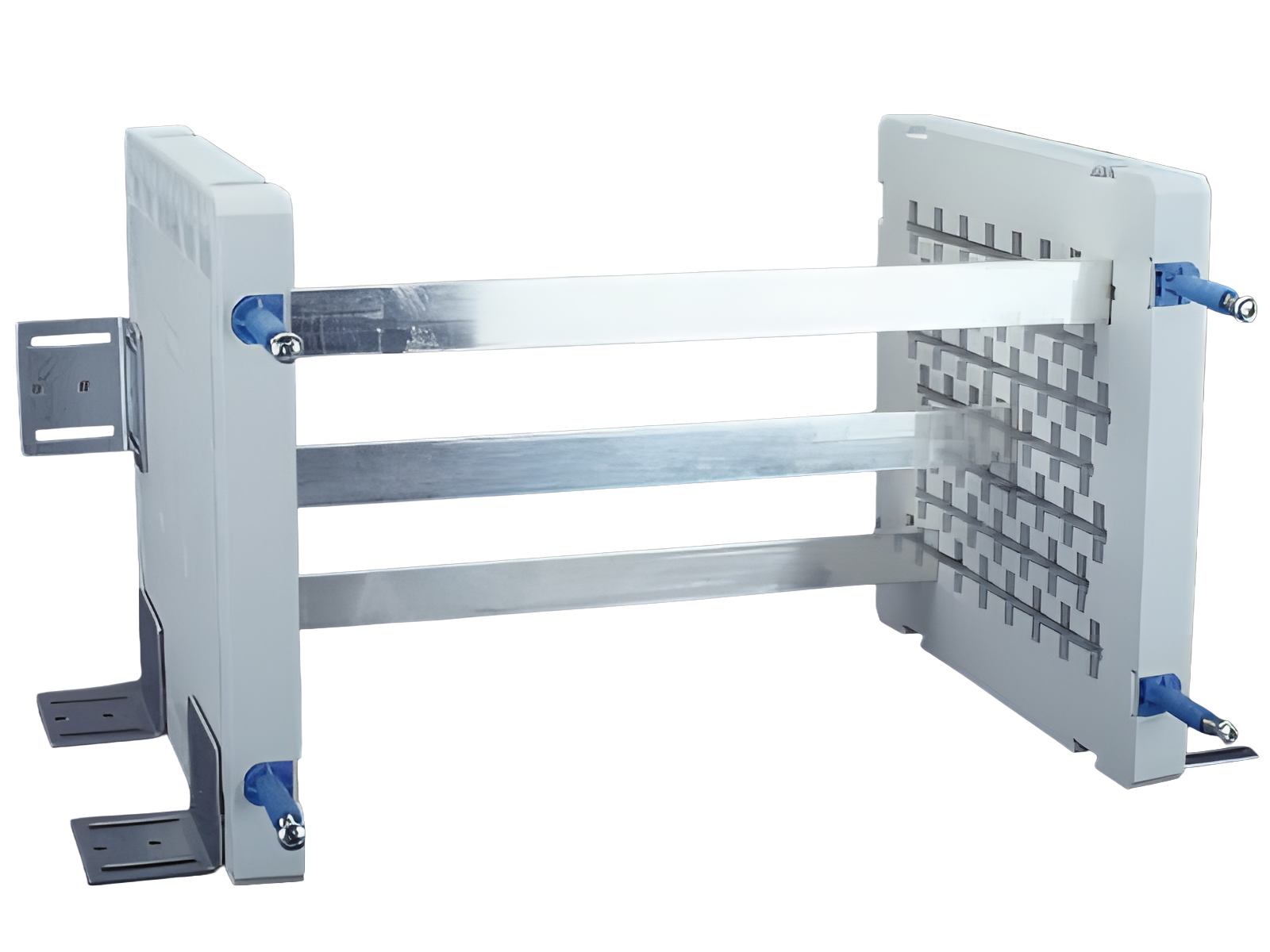

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 35006000

alimentação central 1250 A

para largura do armário 800 mm

usable busbar length 603 mm

Sistema

centre feed unit

Vantagens do produto

Clear construction and undrilled connection technology enable safe and cost-efficient solutions to problems.

Grupo de produto	11
Subgroup	12

Unidade por pacote	1
EAN	4021267350062

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC001900
ETIM 5.0	EC001900

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

for UL feeder circuits >250V

Número de tipo: CentreFeedUnit

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Corrente de medição (IEC):	1250 A
Tensão de medição (IEC) AC:	690 V

Tensão nominal de isolamento:	1000 V
Tensão suportável nominal de impulso Uimp:	8 kV

rated peak withstand current I_pk max.:

84 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 42,8 W.

(A dissipação de energia em sua carga máxima seria 66,8 W.)

4-pole busbar system, can be retrofitted

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados electricos UL
corrente nominal (UL):	1200 A
rated voltage (UL) AC:	480 V
rated frequency (UL):	50 / 60 Hz

SCCR protected max.:	45 kA
	with any DIVQ circuit breaker 1200 A / 480 V AC

Dados mecânicos
L x A x P:	783 x 300 x 300
Peso:	1716,0 kg/100
Polaridade:	3 polos
Corte transversal:	500 mm²

Instruções de Aplicação

Notas	The scope of delivery includes: 2 busbar supports, 3 busbars, fastening brackets, fastening screws and holders for covers.


for UL feeder circuits >250V
