base fusível NH 160 A (03587)

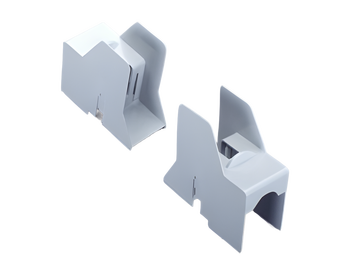

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 03587000

QUADRON^®60Classic

base fusível NH 160 A

parafuso, com parafuso no barramento

tamanho 00 / 1P

Sistema

100Energy

Grupo de produto	10
Subgroup	27

Unidade por pacote	10
EAN	4021267035877

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dados técnicos

for fuse links size:	NH 000, NH 00
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	12 W

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados elétricos IEC
Corrente de medição (IEC):	160 A
Tensão de medição (IEC) AC:	690 V

Tensão de medição (IEC) DC:

440 V

Tensão suportável nominal de impulso Uimp:

6 kV

short-circuit strength when protected by fuses:

50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 3,0 W.

(A dissipação de energia em sua carga máxima seria 4,7 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	800 V
tensão máxima IEC DC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 00 up to 12W power dissipation

Dados mecânicos
L x A x P:	35 x 102 x 86
Peso:	11,5 kg/100
Polaridade:	1 polo

Type of fastening: can be screwed onto drilled busbar,
connection screw:
screw connection M8, 12 - 14Nm torque

pontos terminais
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

permitted power dissipation of the fuse-link:	12 W
