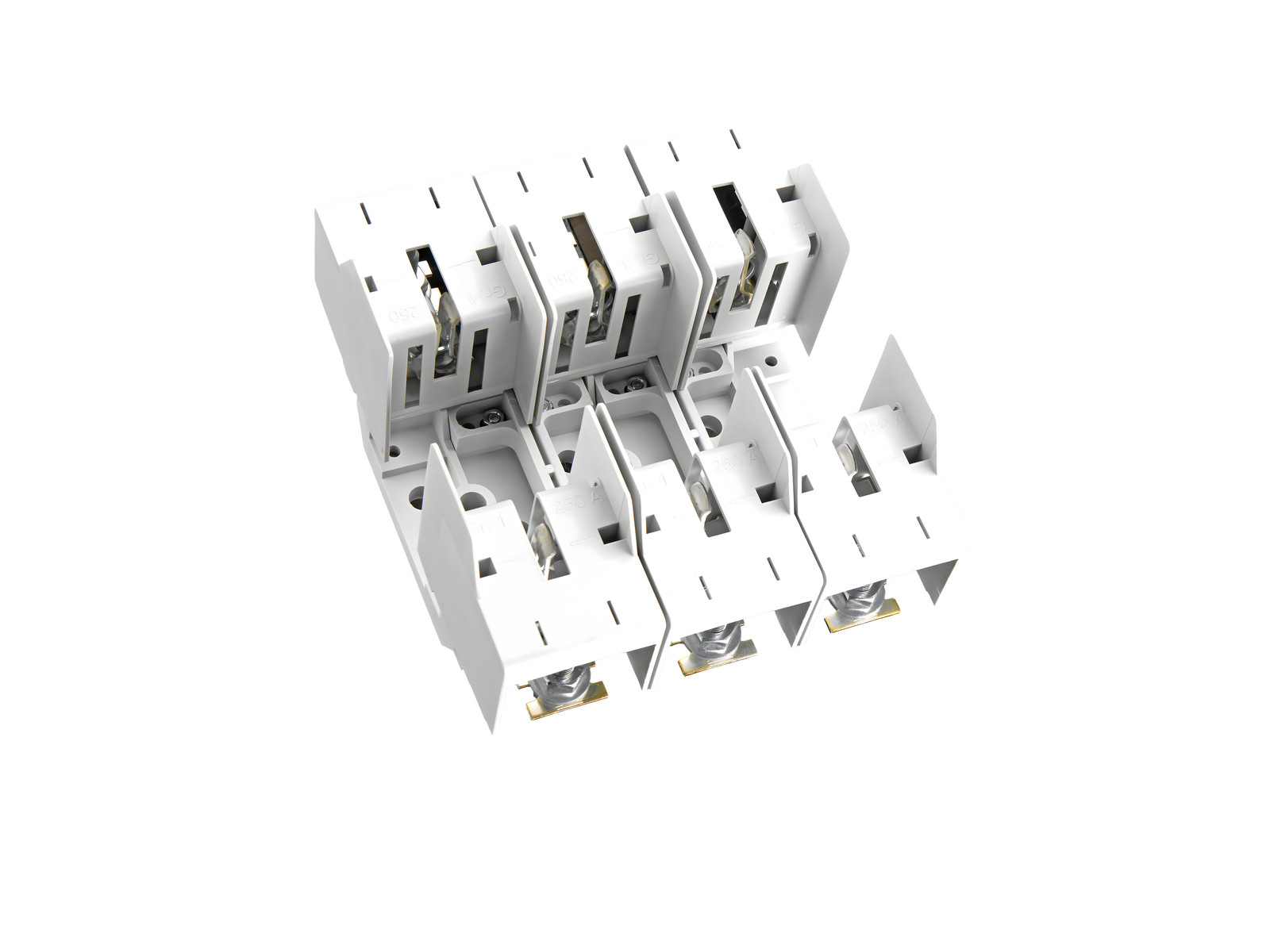

base fusível NH 250 A, montagem em painel (03763)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 03763 000

QUADRON®Panel

base fusível NH 250 A, montagem em painel

ambos os lados parafusos M10

tamanho 1 / 3P, com proteção contra toque

para montagem em placa

Sistema

Panel

Vantagens do produto

For safe connection of the leads, the shock protection is split into 6.

Grupo de produto 10
Subgroup 18
Unidade por pacote 1
EAN 4021267037635
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC000067
ETIM 5.0 EC000067

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dados técnicos

for fuse links size: NH 1
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 32 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Dados elétricos IEC
Corrente de medição (IEC): 250 A
Tensão de medição (IEC) AC: 690 V
Tensão de medição (IEC) DC: 440 V
Tensão suportável nominal de impulso Uimp: 8 kV
short-circuit strength when protected by fuses: 50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 10,5 W.

(A dissipação de energia em sua carga máxima seria 16,4 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 1000 V
tensão máxima IEC DC: 1000 V
for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 32W power dissipation
Dados mecânicos
L x A x P: 180 x 205 x 110
Peso: 158,3 kg/100
Polaridade: 3 polos
Montagem: para montagem em placa
pontos terminais
screw connection
M10
Md min.: 18,0 Nm
Md max.: 22,0 Nm
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !
permitted power dissipation of the fuse-link: 32 W

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

connection accessories

covers

79449 000
cobertura do terminal de argola
para base fusível NH
NH 1 - 3
Mais

accessories for fuses

03502 000
manípulo extrator para fusível NH
sem luvas
tamanho 000 - 3
Mais
