conexão tipo grampo para cabos de Cu (33163)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33163000

conexão tipo grampo para cabos de Cu

70 - 150 mm²

para QCB-NH1, QCS-NH1, LTS-F 250, LTS 400

Sistema

60Classic

Grupo de produto	09
Subgroup	51

Unidade por pacote	1
EAN	4021267331634

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados mecânicos
Peso:	6,3 kg/100

Cu 70-150mm² s(r), f, f+AE, lam. Cu 18 x (2-14)mm

pontos terminais
Not suitable for aluminium cables !

18 x 10

Instruções de Aplicação

Not suitable for aluminium cables !

short-circuit withstandability:	determined by main product

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

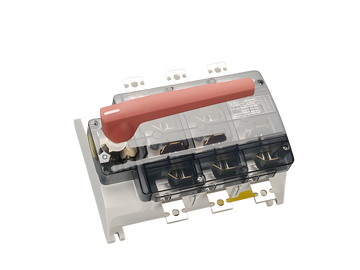

33356000
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M10, manopla vermelha
400 A

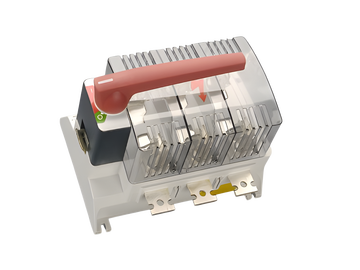

Mais

33360000
CAPUS^®Panel
chave seccionadora com fusíveis, 3 polos
parafuso M10, manípulo vermelho
tamanho 1
Mais

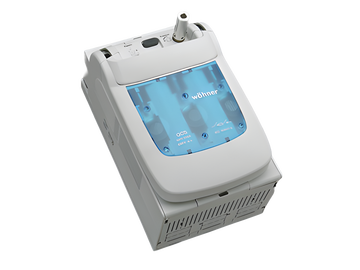

33515000
QUADRON^®Panel Speed
chave seccionadora com fusíveis, 3 polos
parafuso M10, para acionamento rotativo externo
tamanho 1
double-breaking
Mais

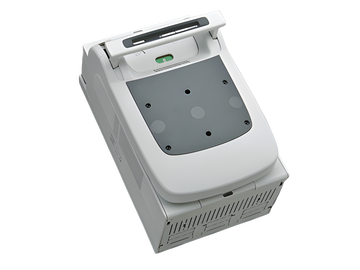

33552000
QUADRON^®Panel Speed
chave seccionadora sob carga 3 polos
parafuso M10
320 A
Mais

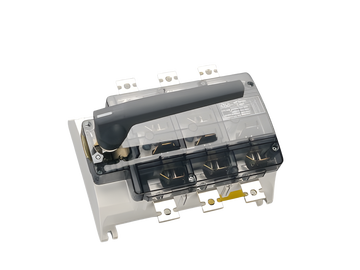

33334000
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M10, manopla cinza grafite
400 A
Mais

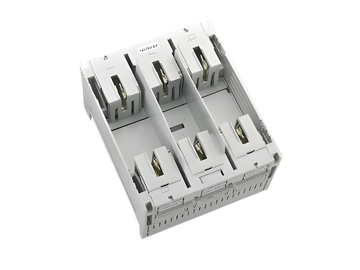

03301000
QUADRON^®60Classic
base fusível NH 250 A
parafuso M10
tamanho 1 / 3P
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33338000
CAPUS^®Panel
chave seccionadora com fusíveis, 3 polos
parafuso M10, manípulo cinza grafite
tamanho 1
Mais

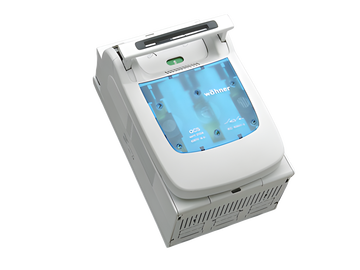

33512000
QUADRON^®Panel Speed
chave seccionadora com fusíveis, 3 polos
parafuso M10
tamanho 1
double-breaking
Mais

03300000
QUADRON^®60Classic
base fusível NH 250 A, toque em cima / embaixo
prensa-cabo
tamanho 1 / 3P
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

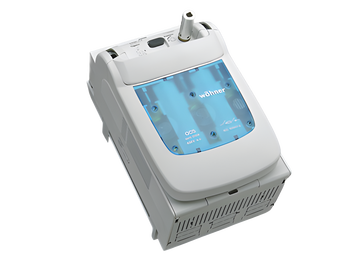

33514000
QUADRON^®60Classic Speed
chave seccionadora com fusíveis, 3 polos
parafuso M10, conexão superior, para manopla rotativa de acoplamento em porta
tamanho 1
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

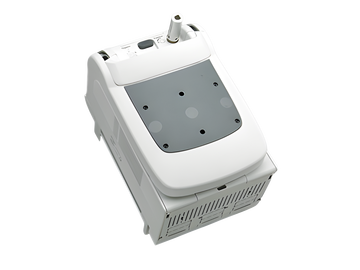

33553000
QUADRON^®60Classic Speed
chave seccionadora sob carga 3 polos
parafuso M10, conexão inferior, para manopla rotativa de acoplamento em porta
320 A
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

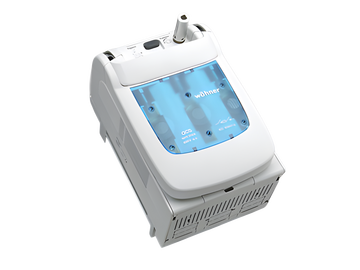

33513000
QUADRON^®60Classic Speed
chave seccionadora com fusíveis, 3 polos
parafuso M10, conexão inferior, para manopla rotativa de acoplamento em porta
tamanho 1
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

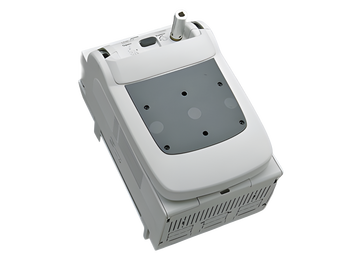

33554000
QUADRON^®60Classic Speed
chave seccionadora sob carga 3 polos
parafuso M10, conexão superior, para manopla rotativa de acoplamento em porta
320 A
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

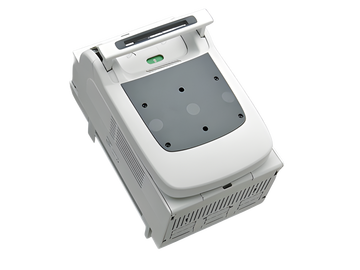

33551000
QUADRON^®60Classic Speed
chave seccionadora sob carga 3 polos
parafuso M10, conexão parte superior
320 A
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

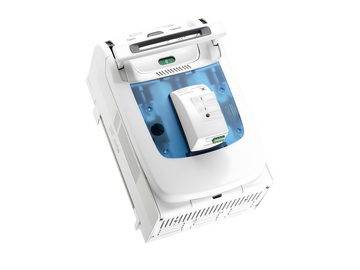

33516000
QUADRON^®60Classic Speed
chave seccionadora com fusíveis, 3 polos
parafuso M10, conexão inferior, com monitoramento de fusível eletrônico
tamanho 1
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

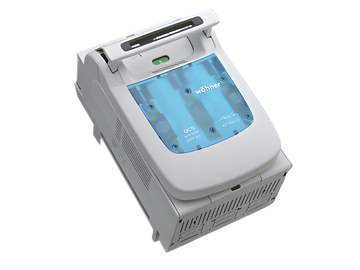

33511000
QUADRON^®60Classic Speed
chave seccionadora com fusíveis, 3 polos
parafuso M10, conexão parte superior
tamanho 1
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

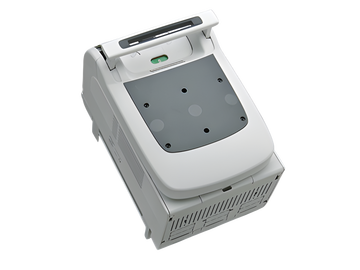

33550000
QUADRON^®60Classic Speed
chave seccionadora sob carga 3 polos
parafuso M10, conexão inferior
320 A
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33393000
QUADRON^®Panel
chave seccion. de fusível NH tam. 1, 250 A, montagem em painel
prensa-cabo
Mais

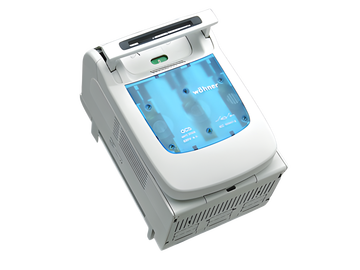

33510000
QUADRON^®60Classic Speed
chave seccionadora com fusíveis, 3 polos
parafuso M10, conexão inferior
tamanho 1
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33149000
QUADRON^®Panel
chave seccion. de fusível NH tam. 1, 250 A, montagem em painel
parafuso M10
with electromechanical fuse monitoring
Mais

33330000
QUADRON^®Panel
chave seccion. de fusível NH tam. 1, 250 A, montagem em painel
parafuso M10
with electronic fuse monitoring
Mais

33600000
QUADRON^®60Classic
chave seccion. de fusível NH, tam. 1, 250 A, p/ mont. em barramento, conexão sup / inf
prensa-cabo
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33201000
QUADRON^®Panel
chave seccion. de fusível NH tam. 1, 250 A, montagem em painel
parafuso M10
Mais

33160000
QUADRON^®60Classic
chave seccion. de fusível NH, tam. 1, 250 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
with electromechanical fuse monitoring
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33325000
QUADRON^®60Classic
chave seccion. de fusível NH, tam. 1, 250 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
with electronic fuse monitoring
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33601000
QUADRON^®60Classic
chave seccion. de fusível NH, tam. 1, 250 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

https://pim.woehner.de/PT/DE/1000047375

Encontre sua pessoa de contato

Para a página de contato

Wöhner Sistemas
Eletrotécnicos Ltda.
Rua Antônio Galvão Pacheco, 185
18550-612, Boituva/SPl
Brasil

Linha direta de pedidos (Alemanha)
+49 9563 751 125
order@woehner.de

Linha direta de tecnologia (Alemanha)
+49 9563 751 508
support@woehner.com
