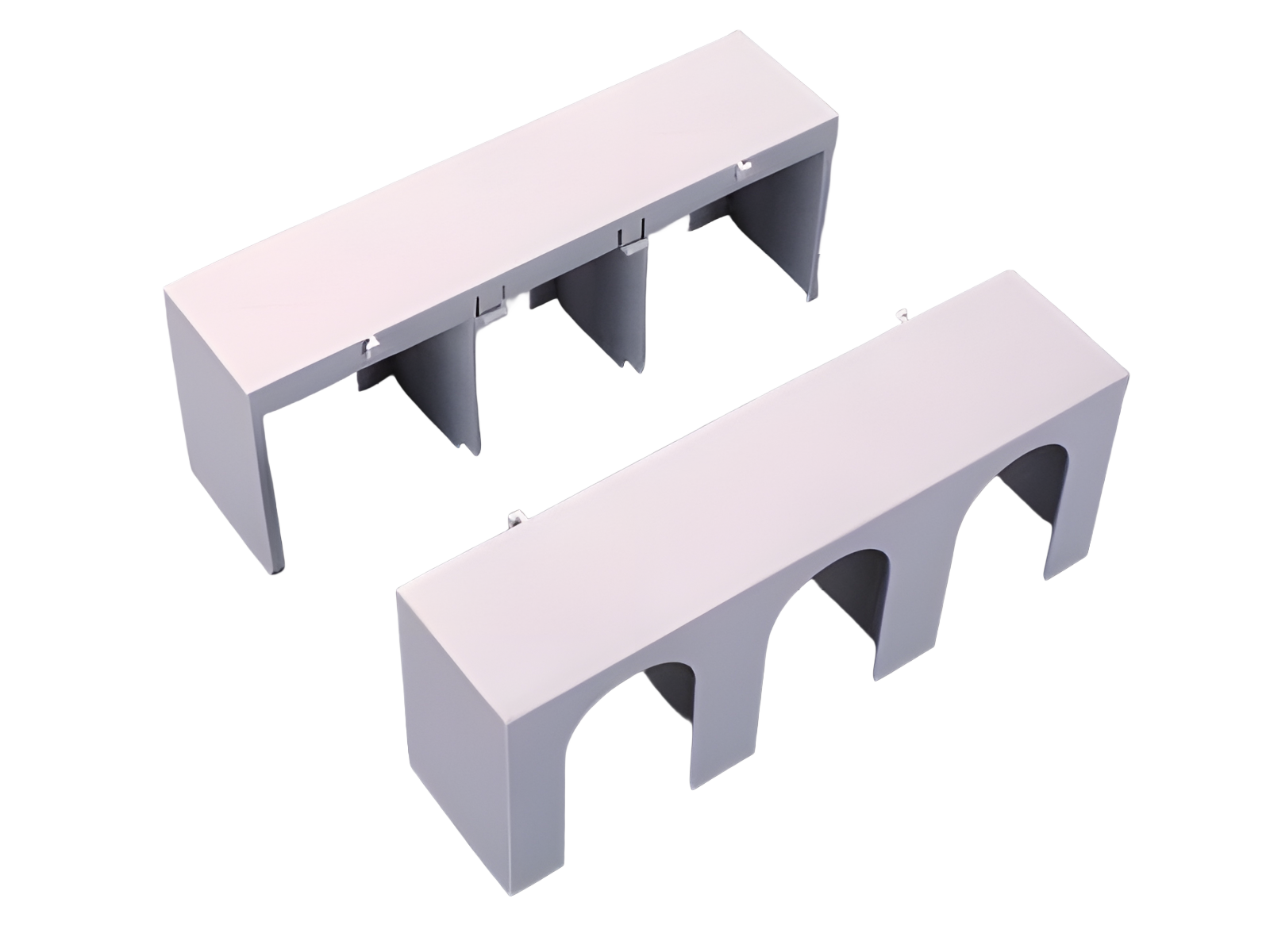

cobertura para conector de cabo, fixável na parte superior/inferior (33143)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33143 000

cobertura para conector de cabo, fixável na parte superior/inferior

para QCB-NH2

Sistema

60Classic

Grupo de produto	09
Subgroup	51

Unidade por pacote	2
EAN	4021267331436

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Dados mecânicos
L x A x P:	209 x 79 x 52
Peso:	10,9 kg/100

Material properties
halogen-free:	Yes

Instruções de Aplicação


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

33202 000
QUADRON Panel
chave seccion. de fusível NH tam. 2, 400 A, montagem em painel
parafuso M10
para montagem em placa
Mais

33150 000
QUADRON Panel
chave seccion. de fusível NH tam. 2, 400 A, montagem em painel
parafuso M10
with electromechanical fuse monitoring
para montagem em placa
Mais

33331 000
QUADRON Panel
chave seccion. de fusível NH tam. 2, 400 A, montagem em painel
parafuso M10
with electronic fuse monitoring
para montagem em placa
Mais

33161 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 2, 400 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
with electromechanical fuse monitoring
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

33326 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 2, 400 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
with electronic fuse monitoring
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

33602 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 2, 400 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais
