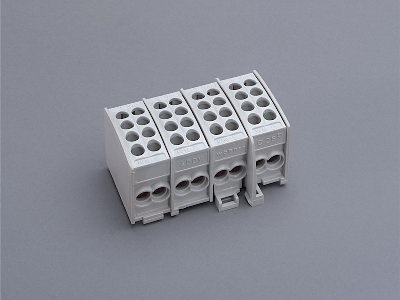

terminal de derivação principal (02604000)

Dados IEC

Standards

DIN VDE 0603-2/03.98

Dados elétricos IEC
Tensão de medição (IEC) AC:	400 V

Tensão de medição (IEC) DC:

400 V

Tensão suportável nominal de impulso Uimp:

6 kV

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	690 V
tensão máxima IEC DC:	690 V

Dados mecânicos
L x A x P:	81 x 56 x 39
Peso:	27,1 kg/100
Polaridade:	4-polig
Montagem:	for mounting rail

pontos terminais
Buchsenklemme
min. cross-section:	1,5 mm²
max. cross-section:	25 mm²
re:	2.5 - 25 mm²
rm:	2.5 - 25 mm²
f + AE:	1.5 - 16 mm²
(f + AE may not fit with max. cross-section)
Md min.:	2,4 Nm
Md max.:	3,6 Nm
Not suitable for aluminium cables !

Not suitable for aluminium cables !

Two clamp screws for making safe contact are located at each point.
