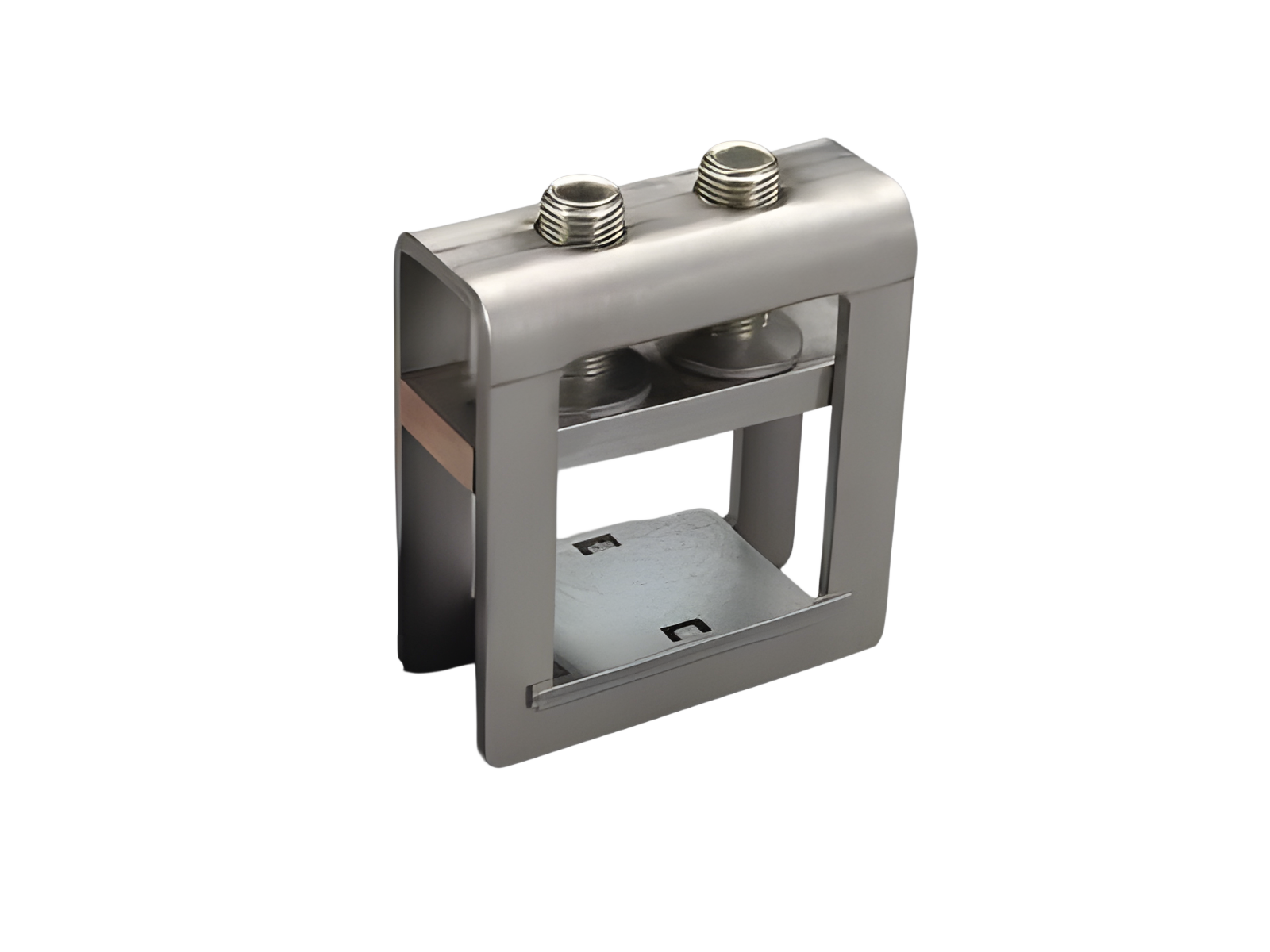

A imagem pode mostrar um produto similar.
Código da peça: 01907000
CRITO®
placa terminal
600 - 900 mm²
compartimento do terminal 64 x 5-28
para barramentos seção duplo T
Sistema
60Classic, centre feed unit
Vantagens do produto
also rigid copper busbars can be connected if they are installed without mechnical tension
| Grupo de produto | 07 |
| Subgroup | 30 |
| Unidade por pacote | 3 |
| EAN | 4021267019075 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
UL 508
Approvals
CSA , UL , DNV GL
Número de tipo: H64.1
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 1600 A |
| Tensão de medição (IEC) AC: | 690 V |
| rated peak withstand current Ipk max.: | 81.9 kA |
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 1000 V |
| tensão máxima IEC DC: | 1500 V |
| Corrente admissível com alimentação central: | 1.600 A |
| Dados UL | |
| Standards | |
| UL 508 |
| Dados electricos UL | |
| corrente nominal (UL): | 1400 A |
| rated voltage (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR: | 25 kA |
| Dados mecânicos | |
| L x A x P: | 94 x 45 x 103 |
| Peso: | 84,0 kg/100 |
| para barramentos: | seção duplo T |
In order to comply with the required air section as per UL508a, a suitable shrouding must be used.
| pontos terminais | |
| min. cross-section: | 250 mm² |
| max. cross-section: | 1.260 mm² |
| Área de aperto: | 64 x 5 - 28 |
| Not suitable for aluminium cables ! | |
|
terminal space 64 x 5-28 |
|
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
|
Notas |
3 units are needed for a 3-pole connection. Insert separators when connecting laminated copper busbars in parallel. |
