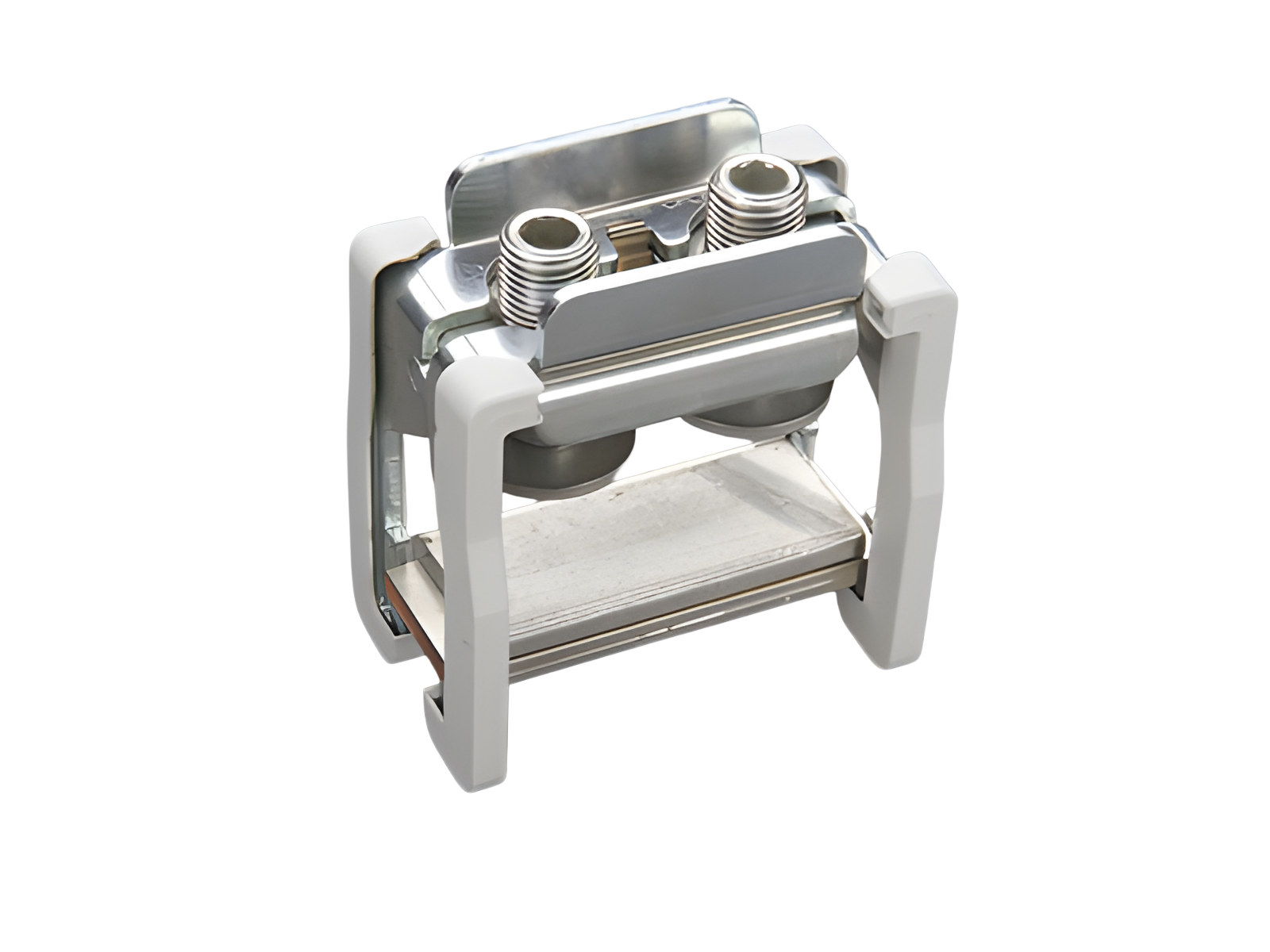

terminal de pinças (01070)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01070000

CRITO®

terminal de pinças

600 - 1200 mm²

compartimento do terminal 68 x 28

para barramentos 30 x 10 e barramentos de seção

Sistema

60Classic, centre feed unit, 100Energy

Vantagens do produto

also rigid copper busbars can be connected if they are installed without mechnical tension

Grupo de produto 07
Subgroup 30
Unidade por pacote 3
EAN 4021267010706
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

UL

for UL feeder circuits >250V

Número de tipo: CPC63-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 1600 A
Tensão de medição (IEC) AC: 690 V
rated peak withstand current  Ipk max.: 80 kA
Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 1000 V
tensão máxima IEC DC: 1500 V
Corrente admissível com alimentação central: 2.000 A
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 1400 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 30 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 200 kA
SCCR: 200 kA with fuse Class L 1600 A
65 kA with any DIVQ/7 circuit breaker 1600 A / 480 V AC/DC
Dados mecânicos
L x A x P: 85 x 52 x 87
Peso: 63,0 kg/100
para barramentos: 30 x 10 e barramentos de seção
pontos terminais
min. cross-section: 500 mm²
max. cross-section: 1.260 mm²
Área de aperto: 68 x 10 - 28
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

01136000
kit de suportes para perfis de cobertura
para sistemas de barramento 3 polos
conjunto que consiste de suporte esquerdo e direito, para coberturas 01554, 01555 e 01417
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01137000
kit de suportes para perfis de cobertura
para sistemas de barramento 4 polos
conjunto que consiste de suporte esquerdo e direito, para coberturas 01599, 01555 e 01417
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01540000
tampa, 3 polos
250 mm largura
250 x 200 x 90
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01554000
seção de compartimento para sistemas 3 polos
parte frontal montada, 1,10 m de comprimento, para suporte 01136
3 x 190 x 1100
Mais

01555000
perfil de cobertura
parte superior/inferior, 1,10 m de comprimento, para suportes 01136 ou 01137
3 x 109 x 1100
Mais

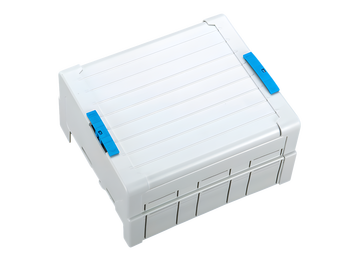

01596000
tampa, 3 polos
228 mm largura
228 x 200 x 90
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01599000
perfil de cobertura frontal, para sistemas 4 polos
parte frontal montada, 1,10 m de comprimento, para suporte 01137
3 x 250 x 1100
Mais

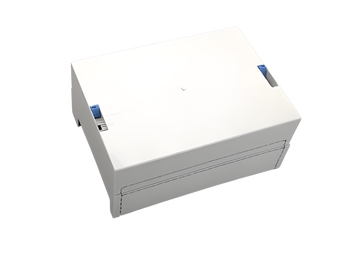

01757000
tampa, 3 polos
270 mm largura
270 x 200 x 90
para barramentos: 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01417000
perfil de cobertura
parte superior/inferior, com ranhuras, 1,10 m de comprimento, para suportes 01136 ou 01137
3 x 118 x 1100
Mais
