terminal de pinças (01069000)

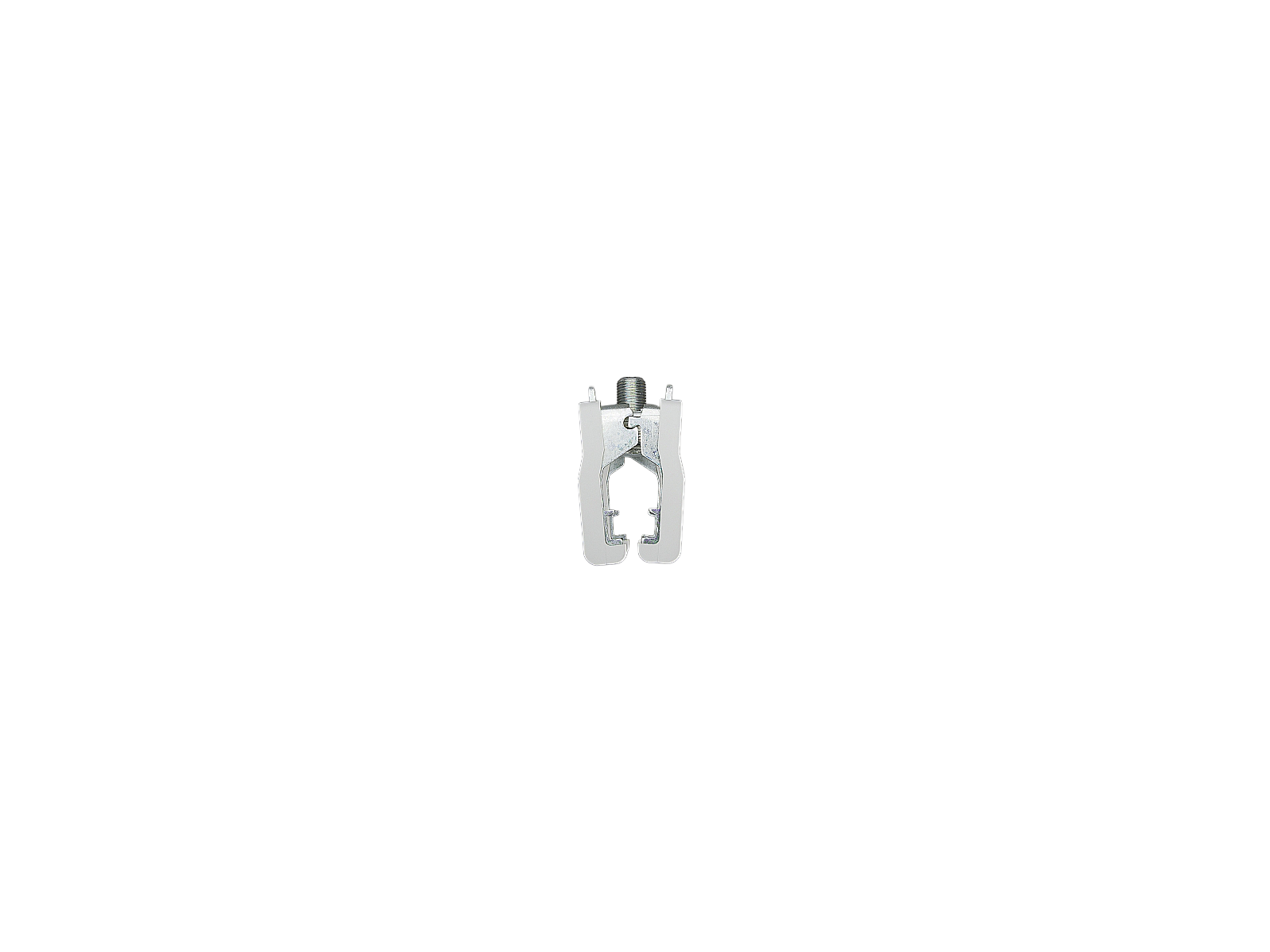

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01069 000

CRITO

terminal de pinças

160 - 1000 mm²

compartimento do terminal 55 x 28

para barramentos 30 x 10 e barramentos de seção

Sistema

60Classic, centre feed unit, 100Energy

Vantagens do produto

also rigid copper busbars can be connected if they are installed without mechnical tension
Terminals with captive clamping screws

Grupo de produto 07
Subgroup 30
Unidade por pacote 3
EAN 4021267010690
ECLASS 14.0 27250116
ETIM 5.0 EC000001
ETIM 8.0 EC000001
ETIM 10.0 EC000001

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

UL

for UL feeder circuits >250V

Número de tipo: CPC50-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 1600 A
Tensão de medição (IEC) AC: 690 V
rated peak withstand current  Ipk max.: 72.7 kA
Corrente nominal admissível de curta duração Icw (1,0 s) max.: 26.1 kA
Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 1000 V
tensão máxima IEC DC: 1500 V
Corrente admissível com alimentação central: 2.000 A
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 1200 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 30 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 200 kA
SCCR: 200 kA with fuse Class L 1600 A
65 kA with any DIVQ/7 circuit breaker 1600 A / 480 V AC/DC
Dados mecânicos
L x A x P: 71 x 52 x 87
Peso: 50,0 kg/100
para barramentos: 30 x 10 e barramentos de seção
pontos terminais
screw clamp connection
screw drive: S8
min. cross-section: 160 mm²
max. cross-section: 1.000 mm²
Md min.: 12,0 Nm
Md max.: 18,0 Nm
Not suitable for aluminium cables !
Área de aperto: 55 x 10 - 28
lam. Cu width: 32 - 50 mm
lam. Cu thickness: 5 - 10 mm
number of lam. Cu: 2
Material properties
halogen-free: No

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

o terminal é capaz de conectar cobre laminado 32 x 10 na direção longitudinal
for UL feeder circuits >250V

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

covers

01136 000
kit de suportes para perfis de cobertura
para sistemas de barramento 3 polos
conjunto que consiste de suporte esquerdo e direito, para coberturas 01554, 01555 e 01417
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01137 000
kit de suportes para perfis de cobertura
para sistemas de barramento 4 polos
conjunto que consiste de suporte esquerdo e direito, para coberturas 01599, 01555 e 01417
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01539 000
tampa, 3 polos
180 mm largura
180 x 200 x 90
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01554 000
seção de compartimento para sistemas 3 polos
parte frontal montada, 1,10 m de comprimento, para suporte 01136
3 x 190 x 1100
Mais

01555 000
perfil de cobertura
parte superior/inferior, 1,10 m de comprimento, para suportes 01136 ou 01137
3 x 109 x 1100
Mais

01596 000
tampa, 3 polos
228 mm largura
228 x 200 x 90
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01597 000
tampa, 4 polos
228 mm largura
228 x 260 x 90
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01599 000
perfil de cobertura frontal, para sistemas 4 polos
parte frontal montada, 1,10 m de comprimento, para suporte 01137
3 x 250 x 1100
Mais

01417 000
perfil de cobertura
parte superior/inferior, com ranhuras, 1,10 m de comprimento, para suportes 01136 ou 01137
3 x 118 x 1100
Mais
