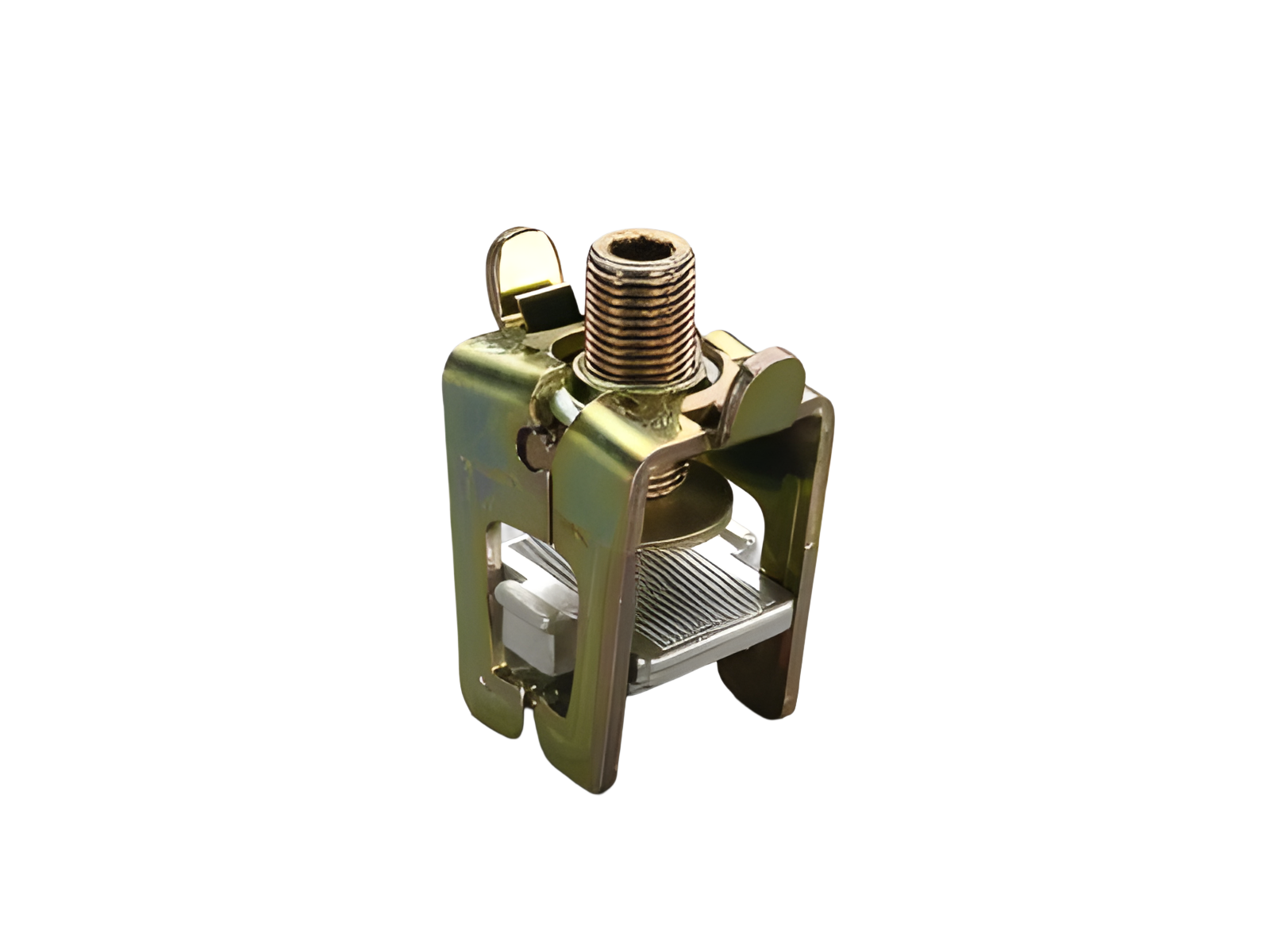

terminal de pinças (01319)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01319000

CRITO^®

terminal de pinças

lam. Cu. 20x3 ... 32x15

para barramentos 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic, centre feed unit, 100Energy

Vantagens do produto

Terminal with captive clamping screws, conductor can be overlapped, indication of nominal cross-section and tightening torque noted on the terminal. Contact between conductor and busbar via contact block.

Grupo de produto	07
Subgroup	20

Unidade por pacote	6
EAN	4021267013196

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approvals

UL , DNV GL

Número de tipo: 519

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Dados elétricos IEC
Corrente de medição (IEC):	500 A
Tensão de medição (IEC) AC:	690 V

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	1000 V
tensão máxima IEC DC:	1500 V
Corrente admissível com alimentação central:	750 A
current capacity (IEC) max.:	750 A

Dados UL
Standards
UL 508

Dados electricos UL
corrente nominal (UL):	800 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR:

25 kA

Dados mecânicos
L x A x P:	38 x 51 x 70
Peso:	30,3 kg/100
para barramentos:	20, 25, 30 x 5, 10 e barramentos de seção

pontos terminais
Área de aperto:	30 x 20
Md min.:	24,0 Nm
Md max.:	36,0 Nm
Not suitable for aluminium cables !

lam. Cu from 3 x 20 x 1 to 10 x 24 x 1

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
Notas	CSA certificate on request
