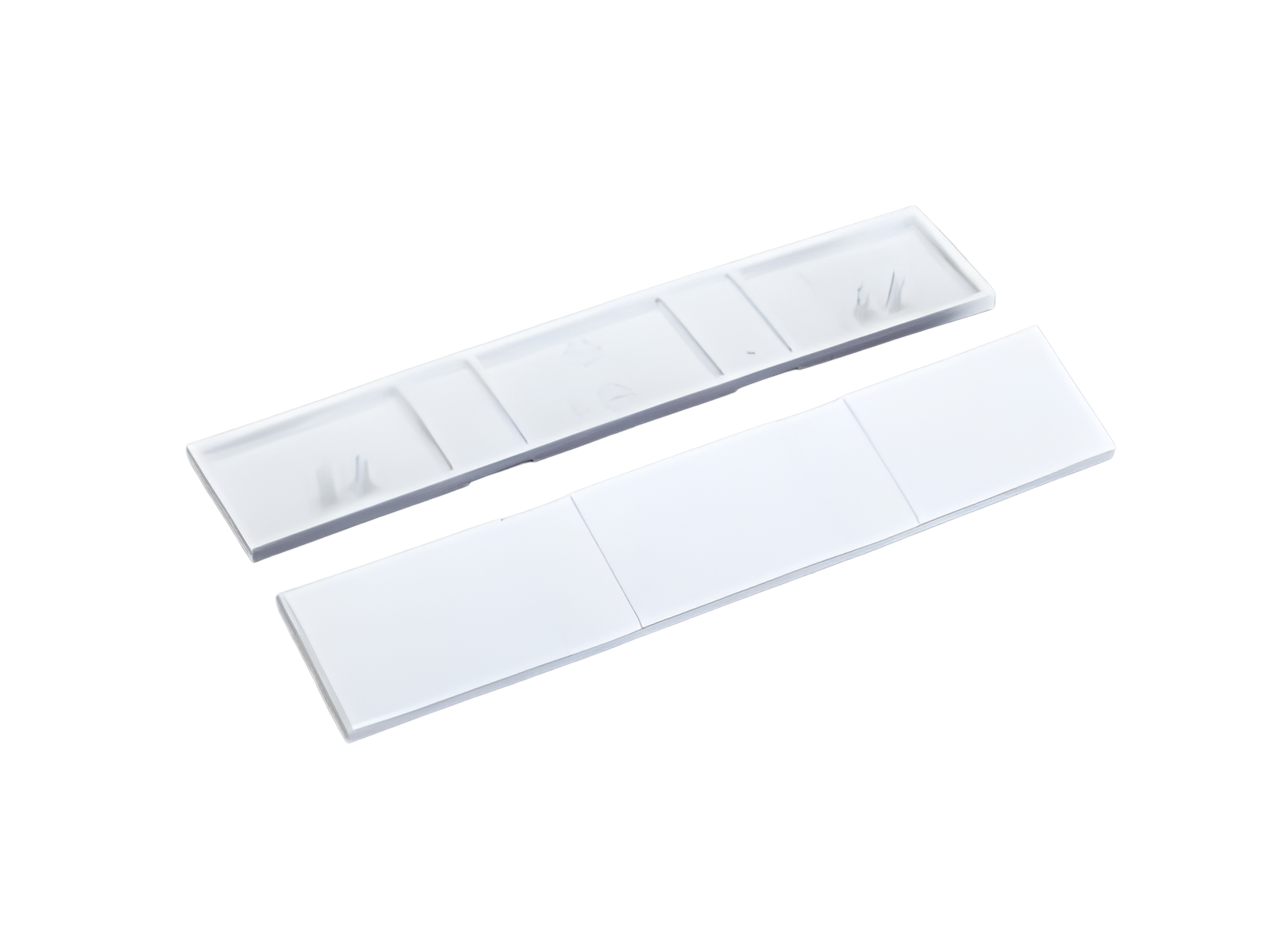

cobertura final (01573)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01573 000

cobertura final

para suportes de barramento 01484, 01495, 01500, 01508 e 01603

Sistema

60Classic

Grupo de produto	06
Subgroup	27

Unidade por pacote	10
EAN	4021267015732

ETIM 5.0	EC002498
ETIM 8.0	EC002498

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL , DNV GL

for UL feeder circuits >250V

Número de tipo: 511-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

min. permitted operation temperature

-40

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados mecânicos
L x A x P:	5 x 166 x 31
Peso:	2,0 kg/100

Material properties
halogen-free:	Yes

Instruções de Aplicação

Are plugged onto Part no. 01495 busbar support 3-pole or Part no. 01500 busbar support 3-pole or Part no. 01508 busbar support 3-pole or Part no. 01484 busbar support 3-pole to cover the ends of the busbars.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit


for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

01500 000
suporte de barramento universal
3 polos com furos roscados externos adicionais
para barramentos: 12, 15, 20, 25, 30 x 5, 10
Mais

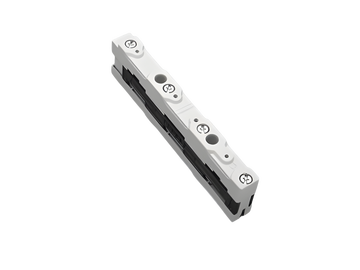

01495 000
suporte de barramento universal
3 polos com furos roscados internos
para barramentos: 12, 15, 20, 25, 30 x 5, 10
Mais

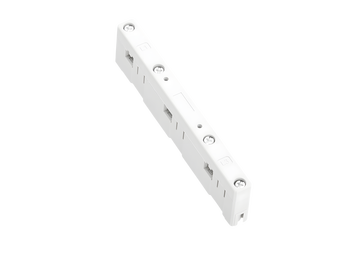

01603 000
suporte de barramento universal
3 polos com furos roscados internos
para barramentos: 12, 20, 30 x 5, 10
Mais

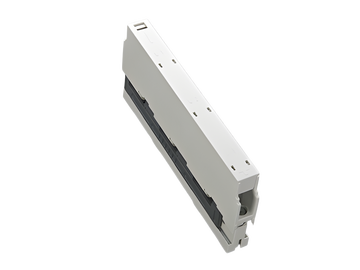

01484 000
conexão suporte de barramento
tripolar, com terminais integrados de 1,5 - 16 mm²
para barramentos: 12, 15, 20, 25, 30 x 5, 10
Mais

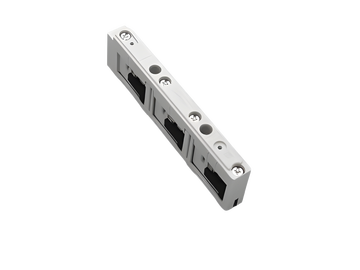

01508 000
suporte de barramento universal UL
3 polos, com furos roscados internos
para barramentos: 12, 20, 30 x 5, 10
Mais
