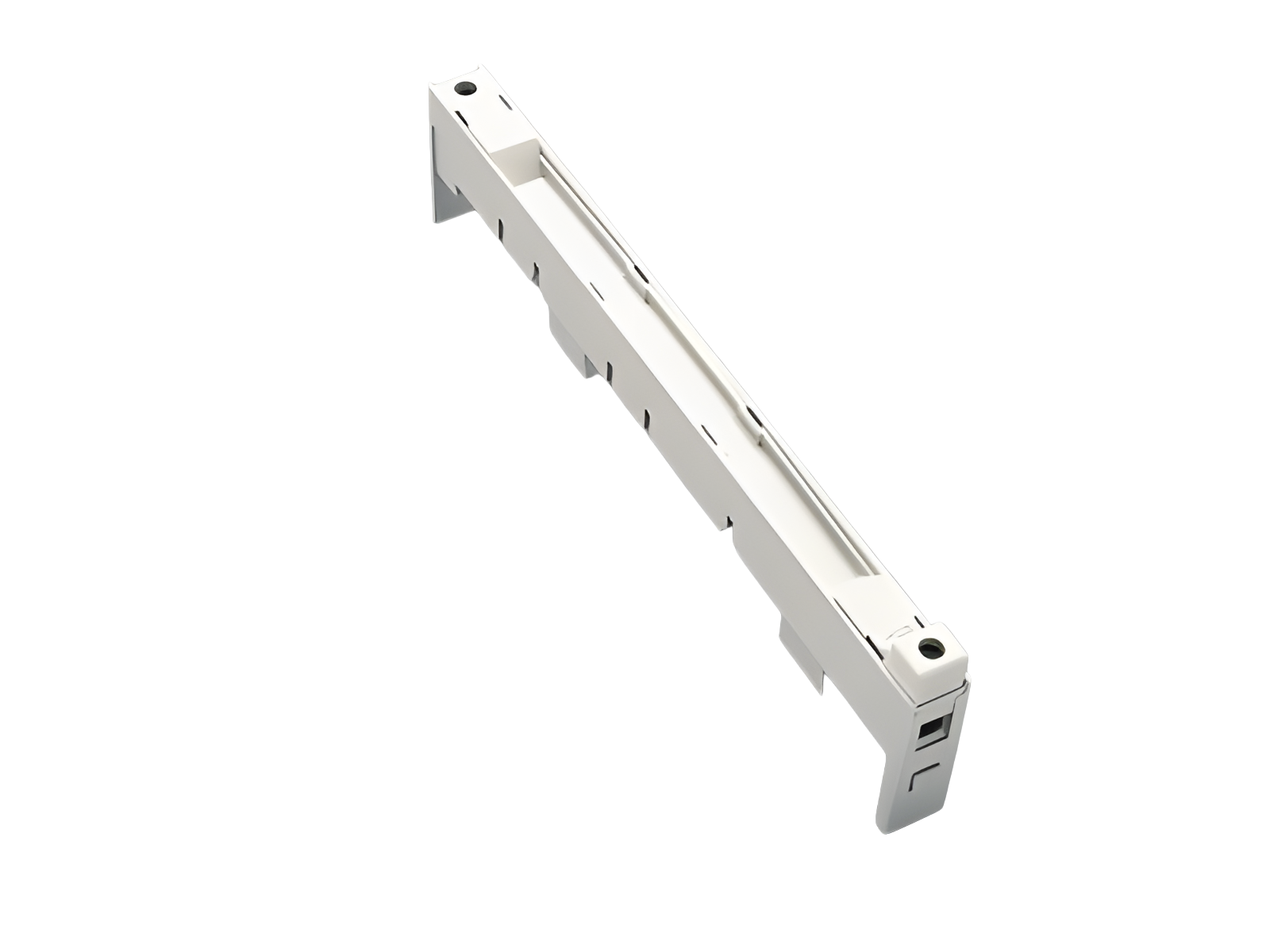

A imagem pode mostrar um produto similar.
Código da peça: 32146 000
módulo PE/N
fixável ao adaptador para barramentos em ambos os lados
18 x 242
para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Sistema
60Classic
| Grupo de produto | 05 |
| Subgroup | 43 |
| Unidade por pacote | 4 |
| EAN | 4021267321468 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
UL 508
Approvals
UL
Número de tipo: 680.1
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão nominal de isolamento: | 690 V |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,9 W.
(A dissipação de energia em sua carga máxima seria 1,4 W.)
| Connecting terminals 16 mm² top and bottom |
| Dados UL | |
| Standards | |
| UL 508 |
| Dados mecânicos | |
| L x A x P: | 18 x 242 x 50 |
| Peso: | 14,1 kg/100 |
| Polaridade: | 3 polos+N |
| para barramentos: | 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção |
Torque for busbar contacting 12Nm
Torque for pipe connection 40Nm
| There must be a clearance of at least 12 mm above the article to remove it from the busbar system. | |
|
For feeding and tapping the PE/N busbar |
|
