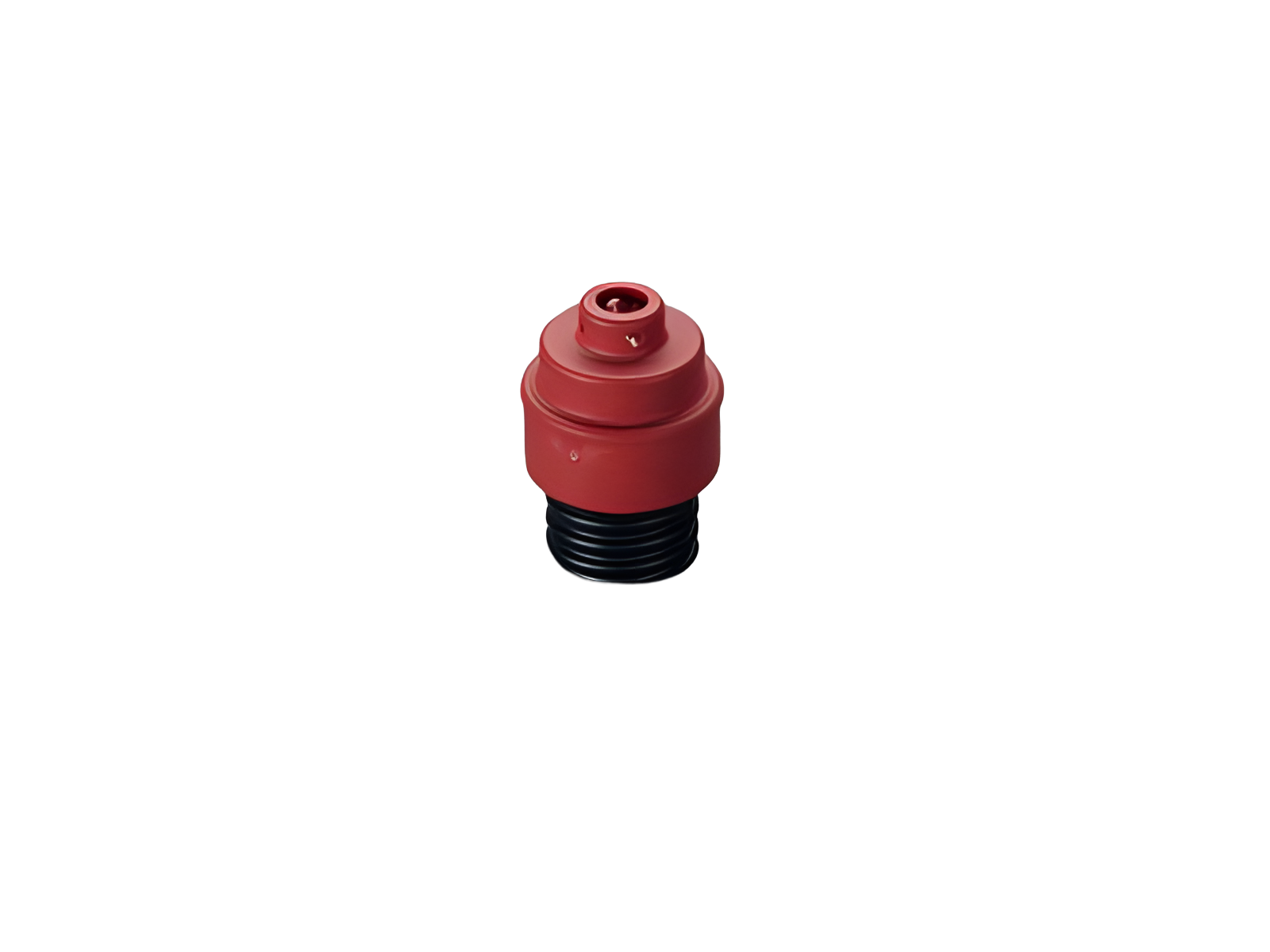

tampa de bloqueio D02 versão "indústria" (31910)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31910000

tampa de bloqueio D02 versão "indústria"

400 V

E 18

Grupo de produto 22
Subgroup 05
Unidade por pacote 36
EAN 4021267319106
ECLASS 6.1 27142115
ECLASS 7.1 27142115
ETIM 4.0 EC001643
ETIM 5.0 EC001643

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Dados técnicos

Tamanho: D02 / E 18
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Dados elétricos IEC
Tensão de medição (IEC) AC: 400 V
Tensão de medição (IEC) DC: 250 V

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados mecânicos
Peso: 1,1 kg/100

Instruções de Aplicação

short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

31913000
chave para tampa de bloqueio
versão indústria D e D0
Mais

É utilizado para

01492000
CUSTO®60Classic
base fusível D0, montagem de barramento, 27 mm
E 18 / 3P
para barramentos: 12, 15, 20, 25, 30 x 10 e barramentos de seção
Mais

01058000
CUSTO®60Classic
base fusível D0, montagem de barramento, 36mm
E 18 / 3P
para barramentos: 12, 15, 20, 25, 30 x 10 e barramentos de seção
Mais

01498000
CUSTO®60Classic
base fusível D0, montagem de barramento, 36mm
com tira de espaçamento
E 18/3P
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

31936000
CUSTO®60Classic
base fusível D0, montagem de barramento, 36mm
E 18 / 63 A
proteção contra contato
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

31554000
CUSTO®30Compact
base fusível D0, montada no barramento, 36 mm
E 18 / 63 A
proteção contra contato
para barramentos: 12 x 5, 10
Mais

31935000
CUSTO®60Classic
base fusível D0, montagem de barramento, 27 mm
E 18 / 63 A
proteção contra contato
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01647000
CUSTO®60Classic
base fusível D0, montagem de barramento, 27 mm
E 18/3P
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais
