Seleção de produtos

for UL feeder circuits >250V

basic system 800 A (11606)

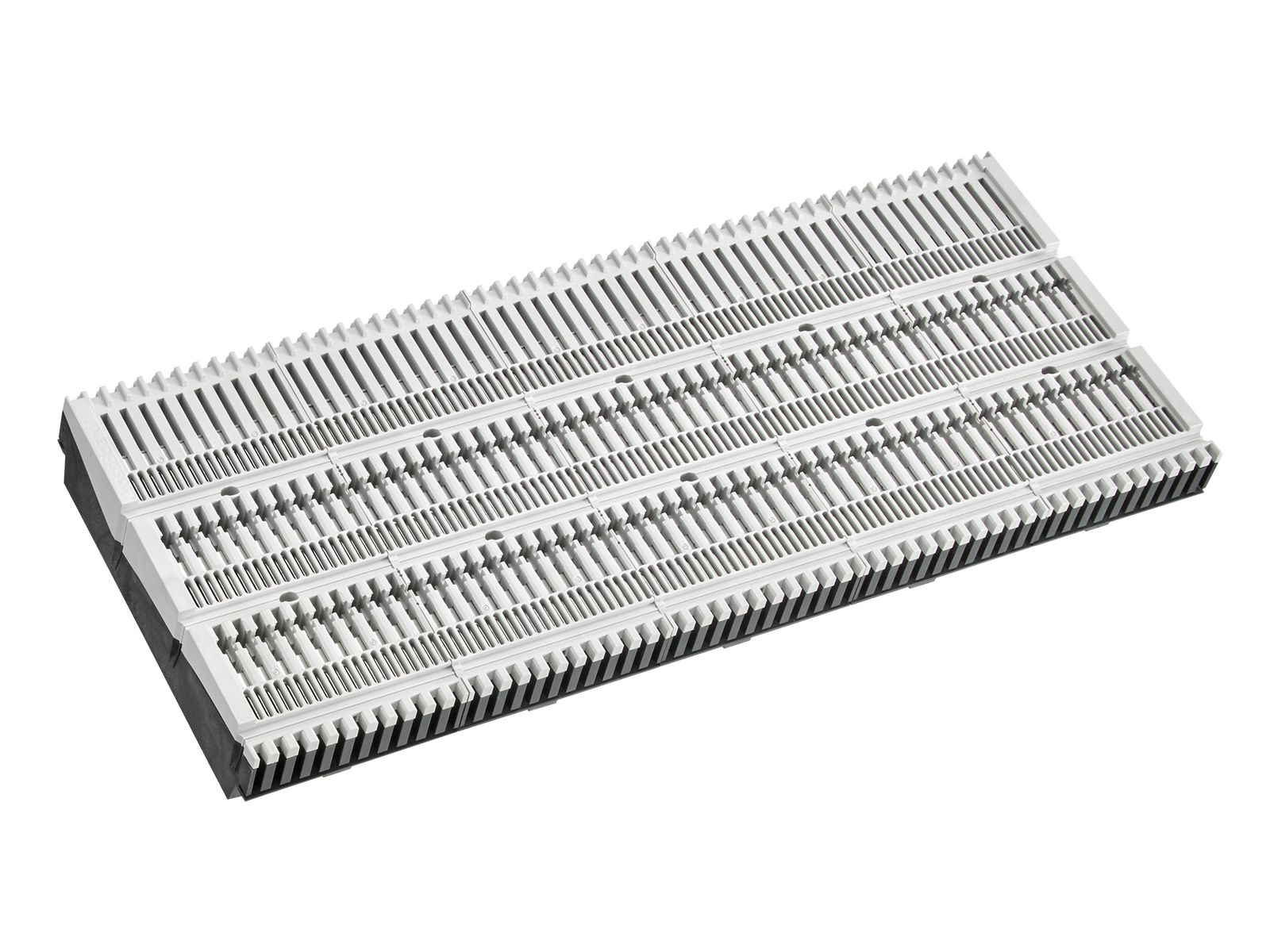

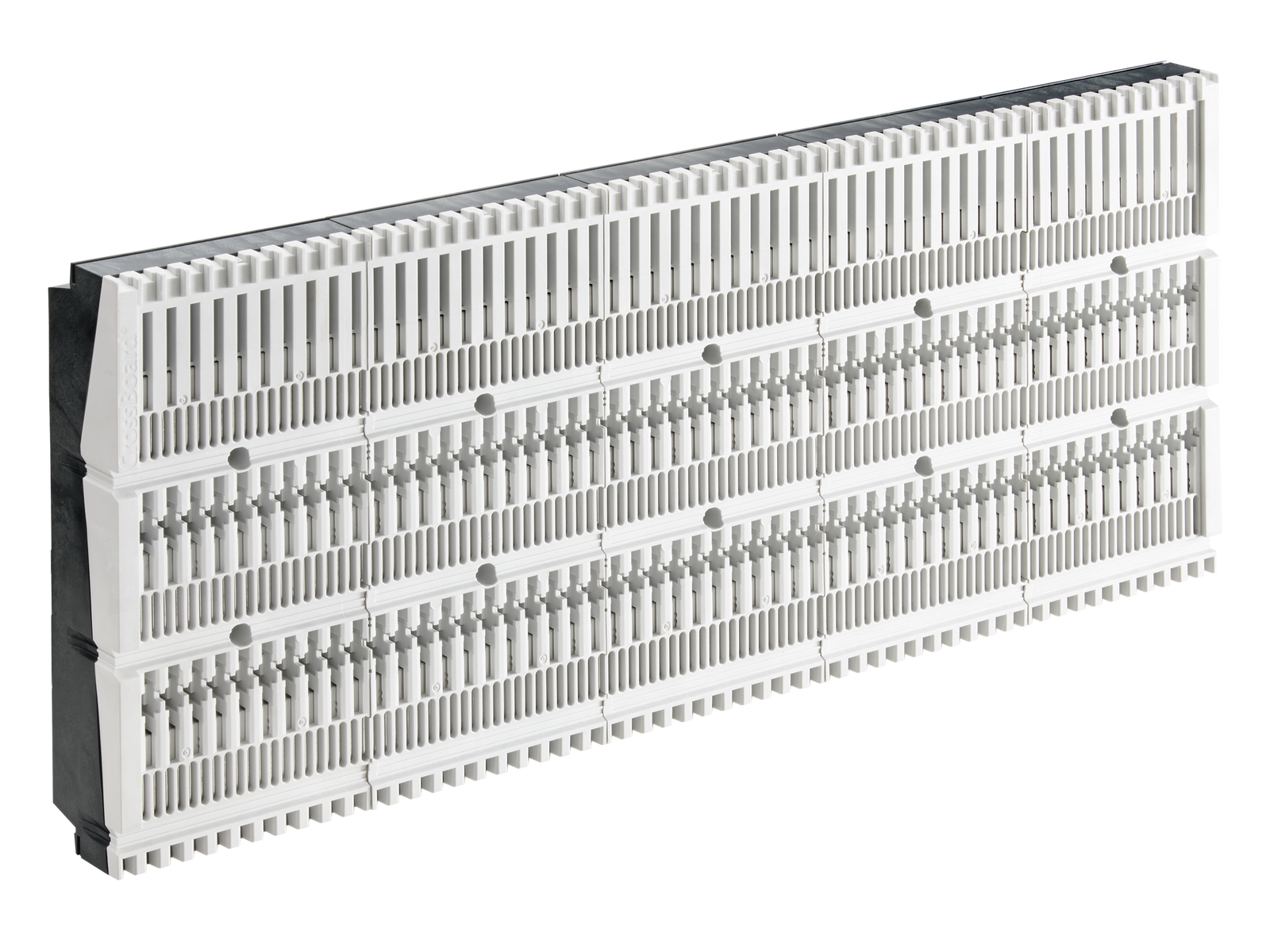

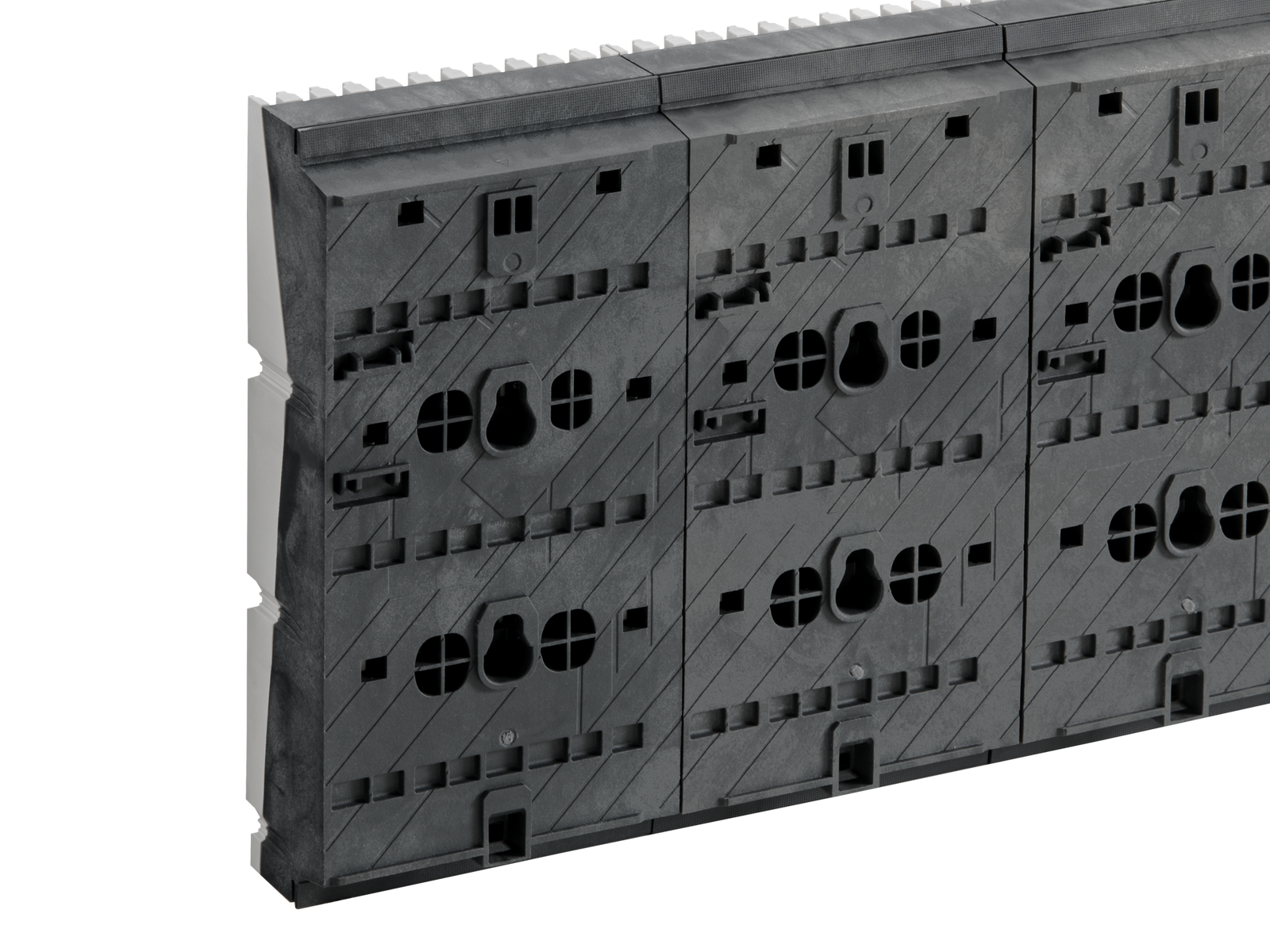

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 11606000A

CrossBoard®

basic system 800 A

for feeding from the front

3 polos

600 mm de comprimento, proteção contra contato acidental

com interface CrossLink®

coming soon

Sistema

CrossBoard® 800 A

Vantagens do produto

touch-safe protected busbar system up to 800 A
front feedable
easy to screw to mounting plates
completely pre-assembled and immediately ready for use

Grupo de produto 06
Subgroup 50
Unidade por pacote 1
EAN 4021267116064

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

IEC (CB) , UL

for UL feeder circuits >250V

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 800 A
Tensão de medição (IEC) AC: 800 V
Tensão nominal de isolamento: 1000 V
Tensão suportável nominal de impulso Uimp: 6 kV
rated peak withstand current  Ipk max.: 80 kA
Corrente nominal admissível de curta duração Icw (1,0 s) max.: 40 kA
Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC DC: 1000 V
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 800 A
rated voltage (UL) AC: 800 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 600 V
SCCR unprotected max.: 40 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
SCCR: 100 kA with JDDZ fuse Class L/T 800 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
Dados mecânicos
L x A x P: 600 x 200 x 45
Polaridade: 3 polos
degree of protection: IP20

Instruções de Aplicação

for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| EU declaration of conformity

| Descrição do produto (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft
