for UL feeder circuits >250V

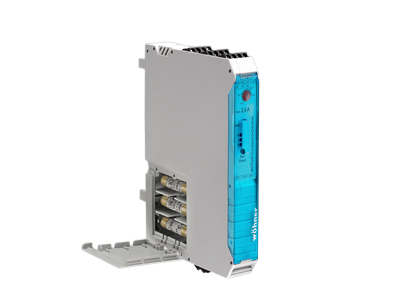

A imagem pode mostrar um produto similar.
Código da peça: 36110000A
MOTUS®CrossBoard
partida híbrida de motor, 3 polos
unidade eletrônica de partida direta e reversa 0,18 - 2,4 A / interruptor para cargas resistivas 0,18 - 2,4 A
com interface CrossLink®
Sistema
CrossBoard® 125A / 250A
| Grupo de produto | 21 |
| Subgroup | 01 |
| Unidade por pacote | 1 |
| EAN | 4021267361105 |
| ECLASS 6.1 | 27370804 |
| ECLASS 7.1 | 27370804 |
| ETIM 4.0 | EC001037 |
| ETIM 5.0 | EC001037 |
Standards
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
UL 60947-1
Approvals
UL , CCC , Atex
for UL feeder circuits >250V
Número de tipo: 36110.1
UL file: E360470, UL category (for USA): NLDX https://www.ul.com
UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com
CCC certificate: 2019010304252617
Type-Examination Certificate: PTB13AT3001
| Dados IEC | |
| Standards | |
|
EN 60947-1:2015 EN 60947-4-2:2012 EN 61439-1:2012 EN 50581:2012 EN ISO 13849-1:2015 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 2.4 A |
| Tensão de medição (IEC) AC: | 500 V |
| min. operating voltage AC: | 42 V |
| trigger characteristic: | Class 10A |
| set nominal current: | Yes |
| min. load current: | 0.18 A |
| max. switching frequency: | 2 Hz |
| switching cycles: | 30.000.000 |
| safety level: | SIL3 |
| reply contact: | 1 CO |
| rated frequency (IEC): | 50 / 60 Hz |
| Tensão nominal de isolamento: | 500 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 3,5 W.
(A dissipação de energia em sua carga máxima seria 5,5 W.)
| Dados UL | |
| Standards | |
| UL 60947-1 |
| for UL feeder circuits >250V |
| Dados electricos UL | |
| corrente nominal (UL): | 2 A |
| rated voltage (UL) AC: | 500 V |
| min. operating voltage AC: | 42 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 5 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| SCCR: | 100 kA with JDDZ fuse Class J 175 A / 600 V AC |
| Dados mecânicos | |
| L x A x P: | 22.5 x 160 x 120 |
| Peso: | 50,7 kg/100 |
| Polaridade: | 3 polos |
| degree of protection: | IP20 |
| Montagem de instalação vertical: | Sim |
| Montagem de instalação horizontal: | Não |
| pontos terminais | |
| screw clamp connection | |
| screw drive: | 0,8x4 |
| wire stripping: | 8 mm |
| min. cross-section: | 0,2 mm² |
| max. cross-section: | 2,5 mm² |
| Md min.: | 0,5 Nm |
| Md max.: | 0,6 Nm |
| min. cross-section UL: | AWG 24 |
| max. cross-section UL: | AWG14 |
| torque (UL): | 4,4 - 5,3 lb-in |
| permitted degree of polution: | 2 |
| for UL feeder circuits >250V | |
