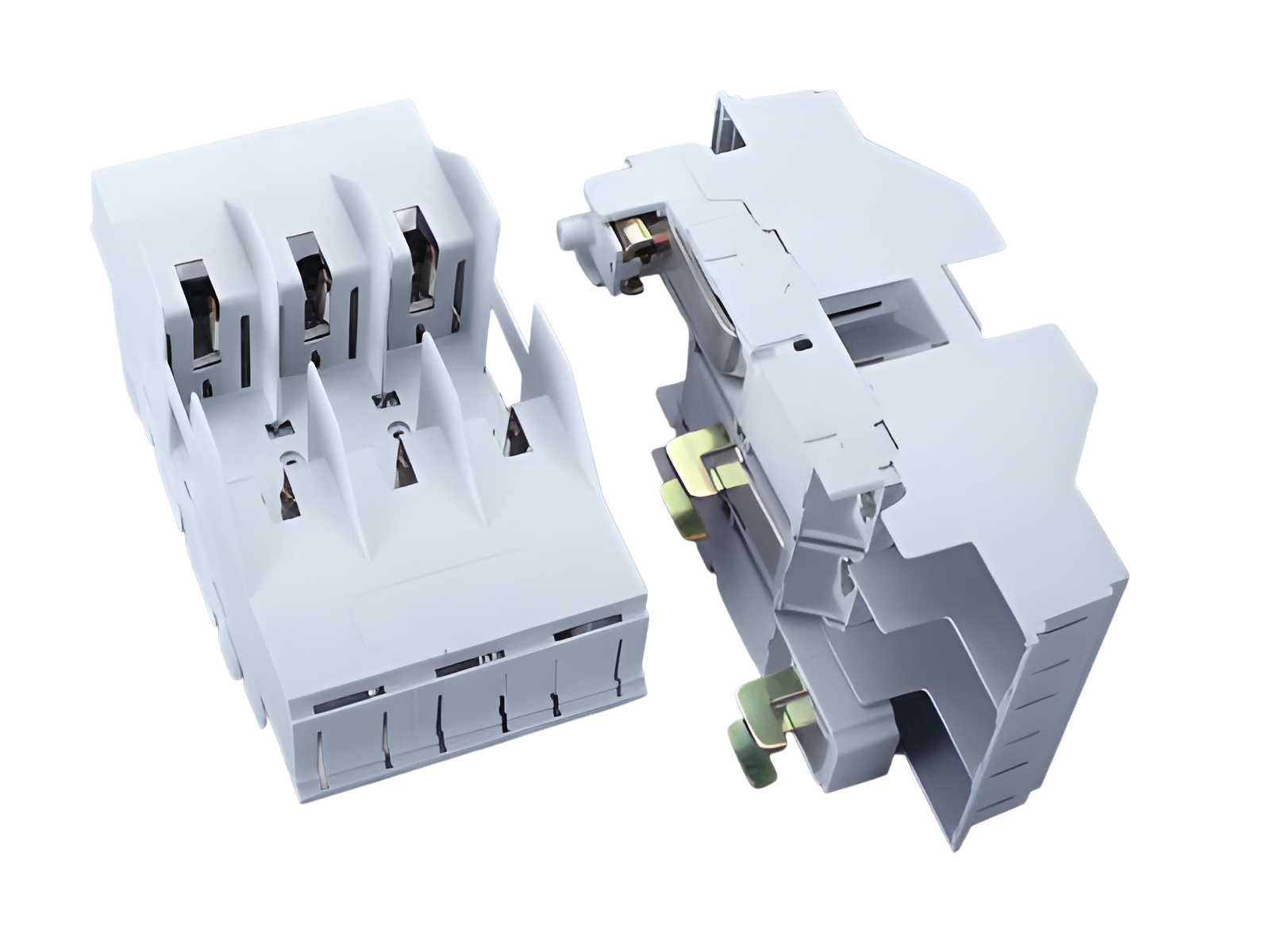

base fusível p/ montagem em barramento NH 160 A, toque em cima (03654)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 03654 000

QUADRON^®60Classic

base fusível p/ montagem em barramento NH 160 A, toque em cima

terminal 70 mm²

tamanho 00 / 3P

connection top

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto	10
Subgroup	51

Unidade por pacote	4
EAN	4021267036546

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dados técnicos

for fuse links size:	NH 000, NH 00
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	12 W

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados elétricos IEC
Corrente de medição (IEC):	160 A
Tensão de medição (IEC) AC:	690 V

Tensão de medição (IEC) DC:

440 V

Tensão suportável nominal de impulso Uimp:

6 kV

short-circuit strength when protected by fuses:

50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 9,0 W.

(A dissipação de energia em sua carga máxima seria 14,0 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	800 V
tensão máxima IEC DC:	800 V

Dados mecânicos
L x A x P:	99 x 200 x 89
Peso:	66,5 kg/100
Polaridade:	3 polos
para barramentos:	12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Type of fastening: hook clips

pontos terminais
terminal
min. cross-section:	1,5 mm²
max. cross-section:	70 mm²
Md min.:	2,4 Nm
Md max.:	3,6 Nm
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !

permitted power dissipation of the fuse-link:	12 W
