Seleção de produtos

for UL feeder circuits >250V

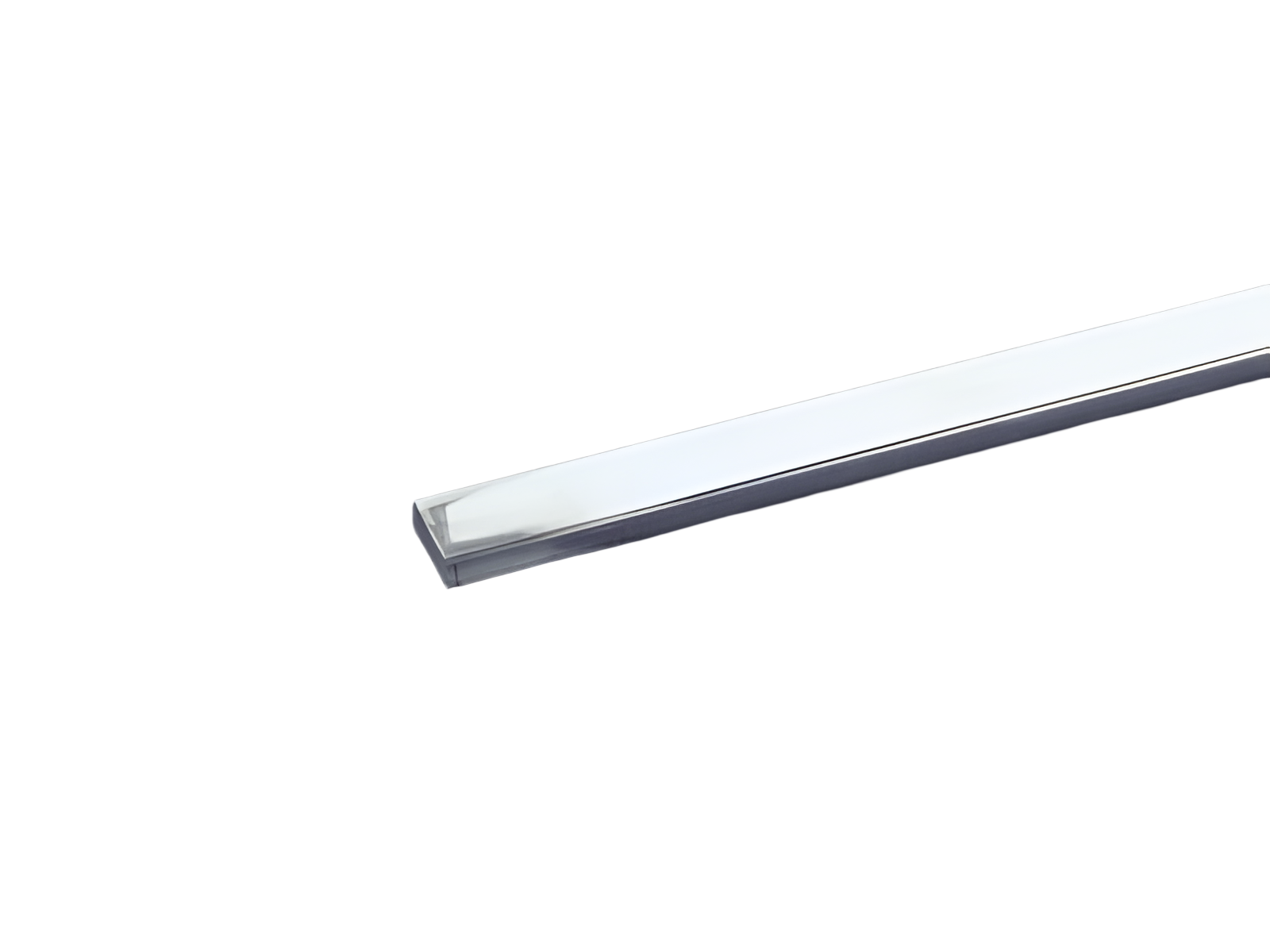

barramento 20 x 10 (01624)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01624 000

barramento 20 x 10

material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)

comprimento 2,40 m, estanhado

Sistema

60Classic

Vantagens do produto

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Grupo de produto 06
Subgroup 83
Unidade por pacote 1
EAN 4021267016241
ECLASS 6.1 27370303
ECLASS 7.1 27370303
ETIM 4.0 EC001522
ETIM 5.0 EC001522

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL

for UL feeder circuits >250V

Número de tipo: 20x10-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 41,0 W.

(A dissipação de energia em sua carga máxima seria 64,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

current at 30 K

:		 520 A
Dados UL
Standards
UL 508
for UL feeder circuits >250V

considering the permitted temperature rise at the concrete installation conditions the following capacity could be accepted by UL (file E197039
max. load acc. to UL 508: 564 A
Notice the rated voltage of the used busbar support in the application.
Dados mecânicos
L x A x P: 2400 x 20 x 10
Peso: 428,6 kg/100
Corte transversal: 200 mm²

Edge radius 0.5

Instruções de Aplicação

Please respect the insulation characteristics of the busbar support for your application.

see product description of the used busbar support

for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
