for UL feeder circuits >250V

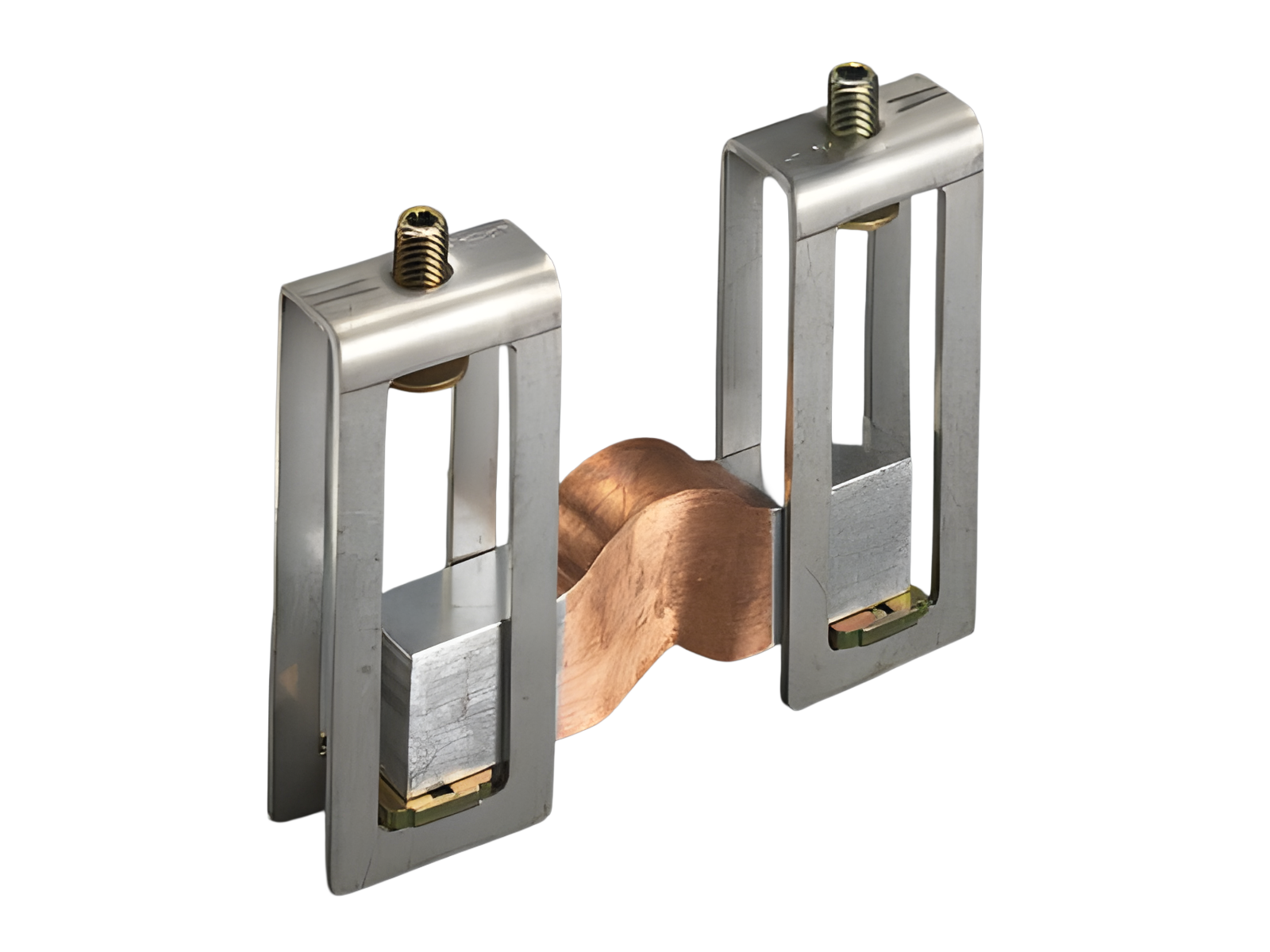

A imagem pode mostrar um produto similar.
Código da peça: 01295 000
kit de conexão 2500 A (3-polos)
200 mm, conexão longitudinal flexível
para barramentos seção triplo T
Sistema
60Classic
| Grupo de produto | 07 |
| Subgroup | 33 |
| Unidade por pacote | 1 |
| EAN | 4021267012953 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Standards
IEC 61439-1:2020
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Tensão de medição (IEC) AC: | 690 V |
| rated peak withstand current Ipk max.: | 91.7 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 36,0 W.
(A dissipação de energia em sua carga máxima seria 56,2 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 1000 V |
| tensão máxima IEC DC: | 1500 V |
| current capacity (IEC) max.: | 2.500 A |
| Dados mecânicos | |
| L x A x P: | 200 x 45 x 173 |
| Peso: | 940,0 kg/100 |
| para barramentos: | seção triplo T |
| permitted busbar displacement: | 2 |
| permitted spacing between systems: | 5 - 50 mm |
| pontos terminais | |
| screw clamp connection | |
| M12 | |
| screw drive: | S8 |
| Md min.: | 36,0 Nm |
| Md max.: | 48,0 Nm |
| The insulation performance of the article depends on the installation conditions. | |
|
Triple-T section busbars can be clamped, angle deviations and busbar offset are compensated, 1 unit needed for a 3-pole connection. |
|
