for UL feeder circuits >250V

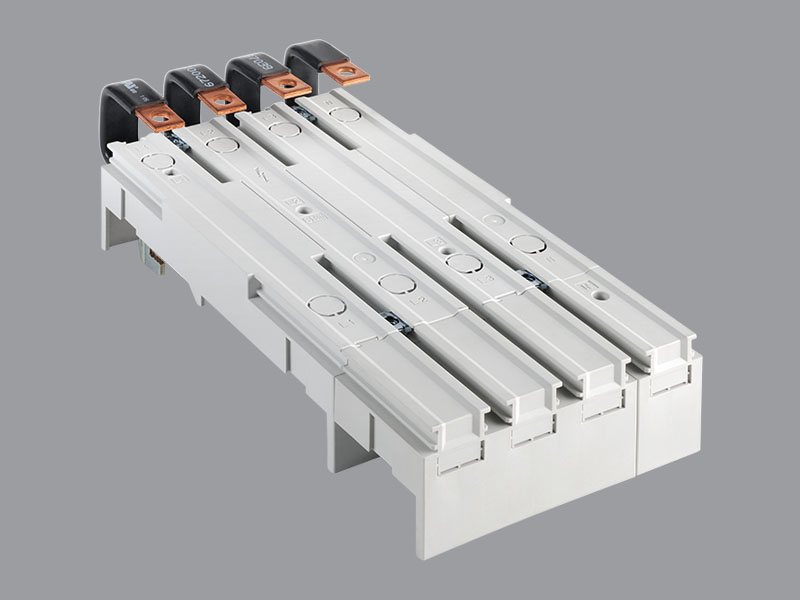

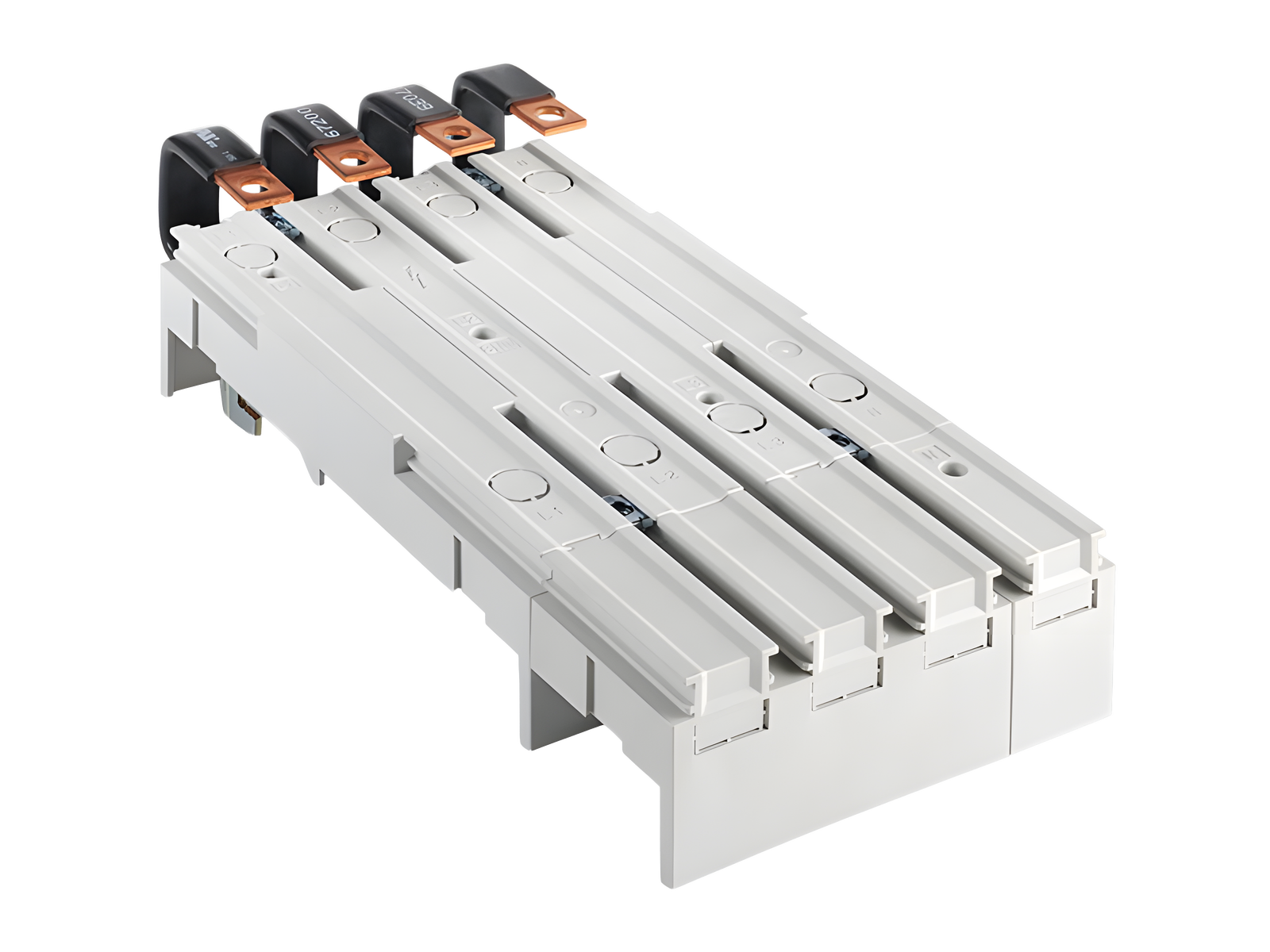

A imagem pode mostrar um produto similar.
Código da peça: 32074 000B
EQUES®60Classic
adaptador de barramento 250 A, 4 polos
com cobre laminado (parte superior)
140 x 260
phase distance 35 mm
N do lado direito
com conexão superior ao sistema
para ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22
para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Sistema
60Classic
| Grupo de produto | 05 |
| Subgroup | 36 |
| Unidade por pacote | 1 |
| EAN | 4021267320744 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 250 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão nominal de isolamento: | 800 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 15,9 W.
(A dissipação de energia em sua carga máxima seria 24,8 W.)
| Dados mecânicos | |
| L x A x P: | 140 x 260 x 35 |
| Peso: | 115,5 kg/100 |
| Polaridade: | 3 polos+N |
| para barramentos: | 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção |
| There must be a clearance of at least 10 mm above the article to remove it from the busbar system. | |
|
the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB |
|
