adaptador para barramentos 250 A, 4 polos (32067)

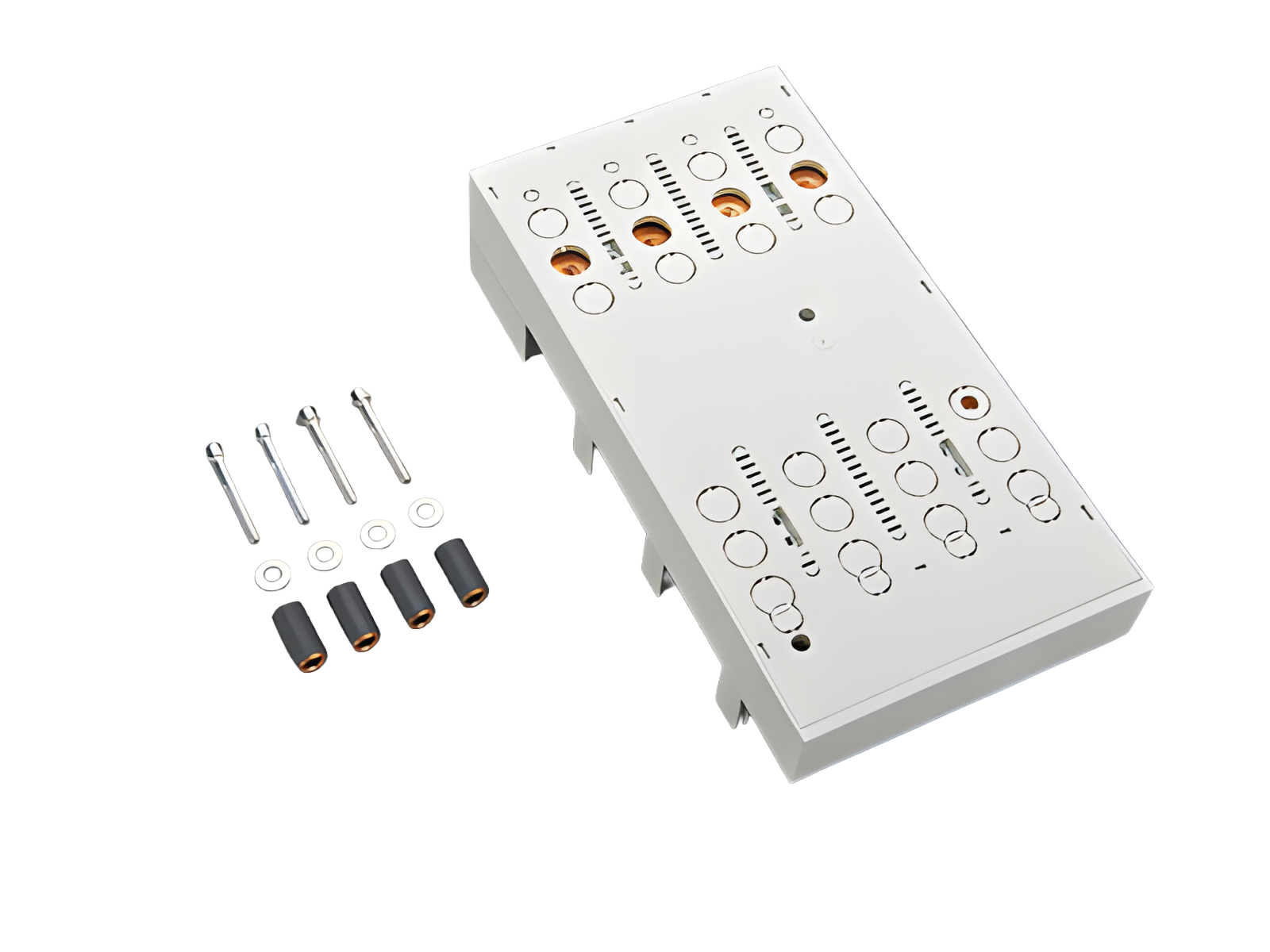

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32067 000A

EQUES^®60Classic

adaptador para barramentos 250 A, 4 polos

140 x 270

N do lado esquerdo

com conexão superior ao sistema

para Siemens 3VA12, 3VA20, 3VA21, 3VA22, 3VA61, 3VA62

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto	05
Subgroup	36

Unidade por pacote	1
EAN	4021267320676

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL

for UL feeder circuits >250V

Número de tipo: EPC60250-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Corrente de medição (IEC):	250 A
Tensão de medição (IEC) AC:	690 V

Tensão nominal de isolamento:	800 V
Tensão suportável nominal de impulso Uimp:	6 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 8,1 W.

(A dissipação de energia em sua carga máxima seria 12,6 W.)

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados electricos UL
corrente nominal (UL):	250 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	22 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	200 kA

SCCR:

150 kA with 3VA61 150 A, 3VA62 250 A / 480 V AC
200 kA with 3VA61 150 A, 3VA62 250 A / 240 V AC
50 kA with 3VA61 150 A, 3VA62 250 A / 600 V AC

Dados mecânicos
L x A x P:	140 x 270 x 35
Peso:	153,0 kg/100
Polaridade:	3 polos+N
para barramentos:	12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Instruções de Aplicação

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB


for UL feeder circuits >250V
