for UL feeder circuits >250V
A imagem pode mostrar um produto similar.
Código da peça: 32465 000

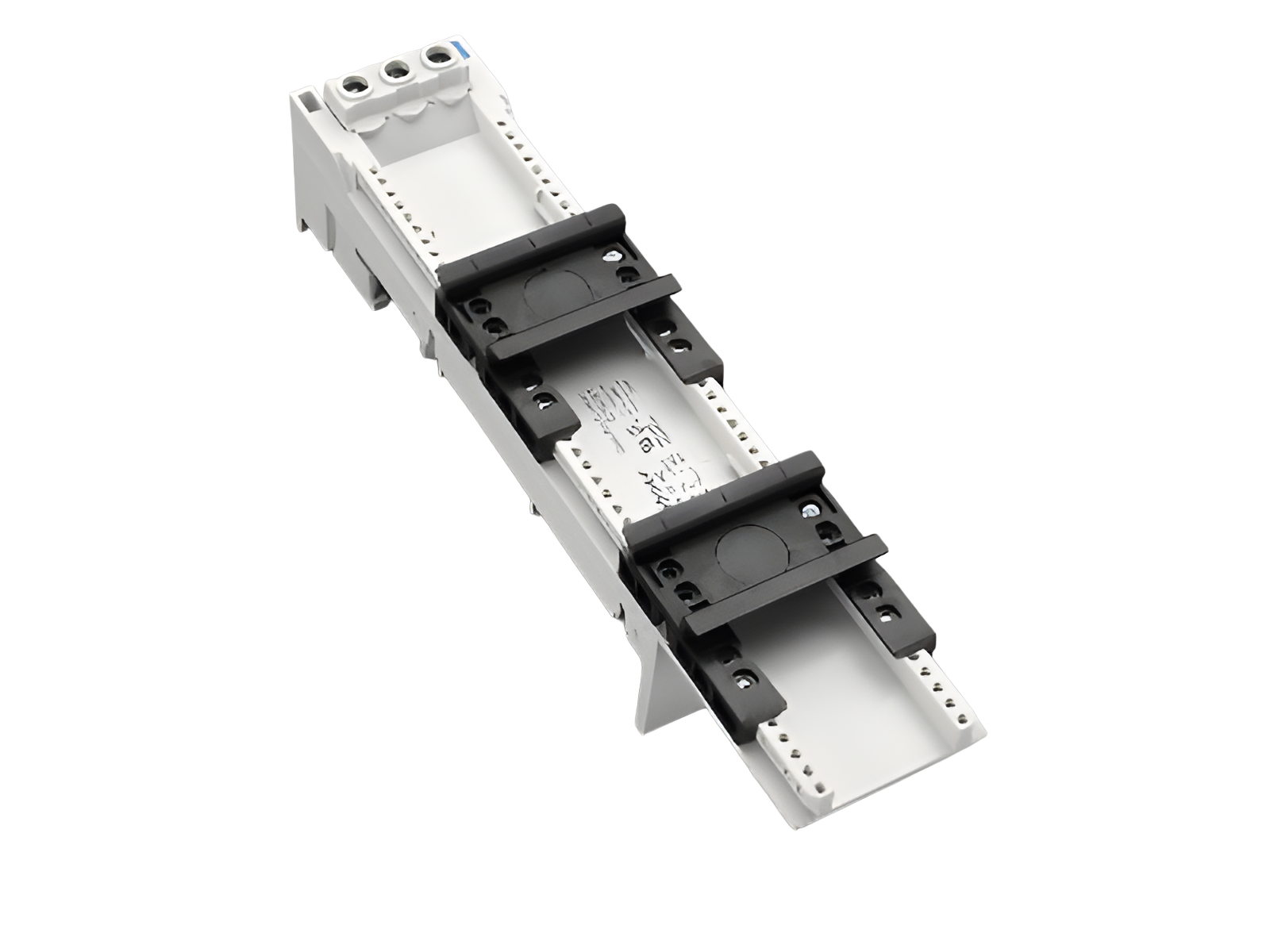

EQUES®60Classic
adaptador para barramentos 80 A
3 polos
2 trilhos de montagem ajustáveis
54 x 260, sem fios, com terminais 1,5 - 16 mm², operação frontal
para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Sistema
60Classic
Vantagens do produto
Free phase selection.
Click mechanism when pushing onto the busbar.
| Grupo de produto | 05 |
| Subgroup | 27 |
| Unidade por pacote | 4 |
| EAN | 4021267324650 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
Approvals
DNV GL
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 80 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão nominal de isolamento: | 800 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 6,0 W.
(A dissipação de energia em sua carga máxima seria 9,3 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC DC: | 800 V |
| Dados mecânicos | |
| L x A x P: | 54 x 260 x 63 |
| Peso: | 41,2 kg/100 |
| Polaridade: | 3 polos |
| para barramentos: | 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção |
| pontos terminais | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 11 mm |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 16 mm² |
| Md min.: | 2,4 Nm |
| Md max.: | 3,6 Nm |
| There must be a clearance of at least 12 mm above the article to remove it from the busbar system. | |
|
For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the busbar system. |
|
|
the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter |
|
32969
000
limite do trilho de montagem
for adjustable mounting rails
Mais
32915
000

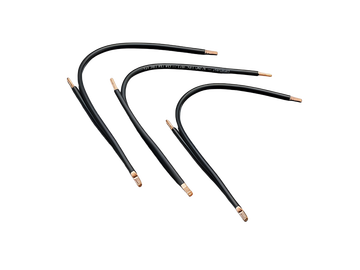

cabo duplo 2x AWG 10 (2x 6 mm²), 130 / 280 mm de comprimento
for adapters with cage clamps
Mais
32900
000A
cabo AWG 6 (16 mm²), 210 mm de comprimento
for adapters with cage clamps
Mais
32907
000

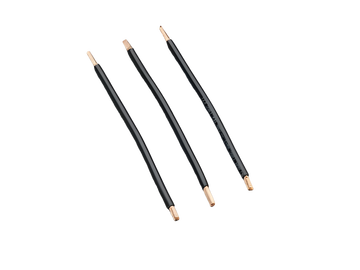

cabo AWG 10 (6 mm²), 130 mm de comprimento
for adapters with cage clamps
Mais
32916
000A
cabo AWG 10 (6 mm²), 280 mm de comprimento
for adapters with cage clamps
Mais
32921
000

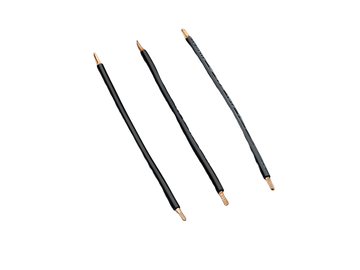

cabo AWG 14 (2,5 mm²), 105 mm de comprimento
for adapters with cage clamps
Mais
32929
000A
cabo AWG 12 (4 mm²), 190 mm de comprimento
for adapters with cage clamps
Mais
32935
000A
cabo AWG 10 (6 mm²), 190 mm de comprimento
for adapters with cage clamps
Mais
32936
000A
cabo AWG 8 (10 mm²), 190 mm de comprimento
for adapters with cage clamps
Mais
32918
000A
cabo AWG 14 (2,5 mm²), 190 mm de comprimento
for adapters with cage clamps
Mais
32914
000

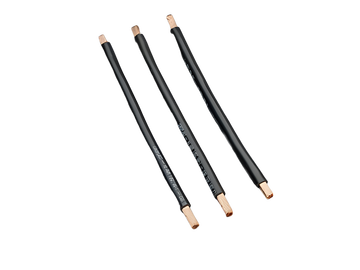

cabo AWG 4 (25 mm²), 210 mm de comprimento
for adapters with cage clamps
Mais
32948
000
trilho de montagem 54 mm
para adaptadores para barramentos
Mais
32963
000
módulo de fixação lateral para adaptadores para barramentos
fixável em ambos os lados
9 x 200
para: EEC60..
Mais
32953
000A
peça de posicionamento para Siemens S2
for 45mm wide adapters with adjustable mounting rails
Mais
