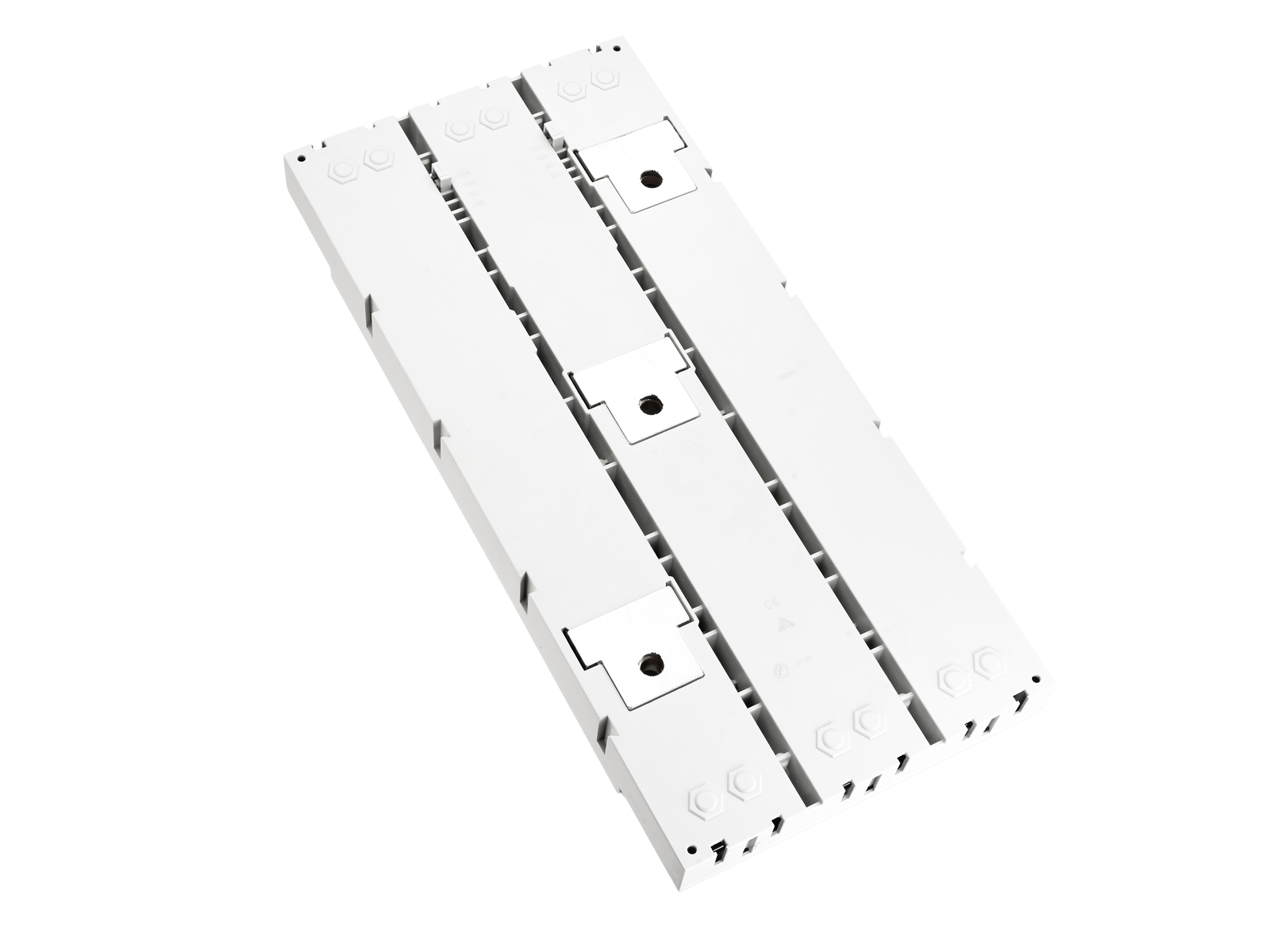

adaptador para barramentos 1440 A (32809)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32809000A

EQUES®185Power

adaptador para barramentos 1440 A

300 x 652, conexão superior, conexão por parafuso

para GE FK1600, Legrand DPX³ 1600

para barramentos 30, 40, 60, 80, 100, 120 x 10

not suitable for systems with CrossLink protection modules

Sistema

185Power

Grupo de produto 05
Subgroup 48
Unidade por pacote 1
EAN 4021267328092
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

UL

for UL feeder circuits >250V

Número de tipo: EQ185-A1600-S

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 1440 A
Tensão de medição (IEC) AC: 690 V
Tensão de medição (IEC) DC: 800 V
Tensão nominal de isolamento: 1000 V
rated isolation voltage Ui DC: 1000 V
Tensão suportável nominal de impulso Uimp: 12 kV
rated peak withstand current  Ipk max.: 106 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 350,7 W.

(A dissipação de energia em sua carga máxima seria 548,0 W.)

mit Legrand DPX³ 1600 oder GE FK1600, nur geeignet für Verbindung oben, bis 1440A einsetzbar!
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 1200 A
rated voltage (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC
Dados mecânicos
L x A x P: 300 x 652 x 85
Peso: 2950,0 kg/100
Polaridade: 3 polos
para barramentos: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja

Instruções de Aplicação

short-circuit withstandability: the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

32983000
transformador de corrente 630 A/5 A
5 VA / classe 1
Mais

32984000
transformador de corrente 800 A/5 A
5 VA / classe 1
Mais

32985000
transformador de corrente 1000 A/5 A
5 VA / classe 1
Mais

32986000
transformador de corrente 1250 A/5 A
5 VA / classe 1
Mais

32987000
transformador de corrente 1600 A/5 A
5 VA / classe 1
Mais

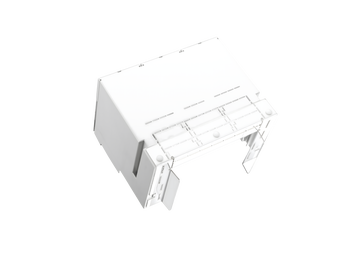

32701000A
Cobertura de proteção IP20 (frontal)
incl. 3 coberturas da parte superior
300 mm largura
para: Eaton NZM4, GE FK1600, Legrand DPX³ 1600
Mais

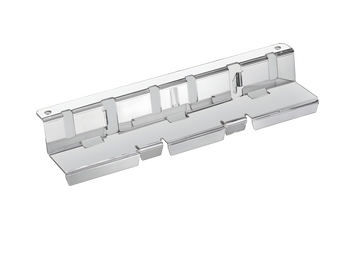

32704000A
cobertura de proteção contra contato acidental IP20 (instalação traseira)
para todos os adaptadores
Mais
