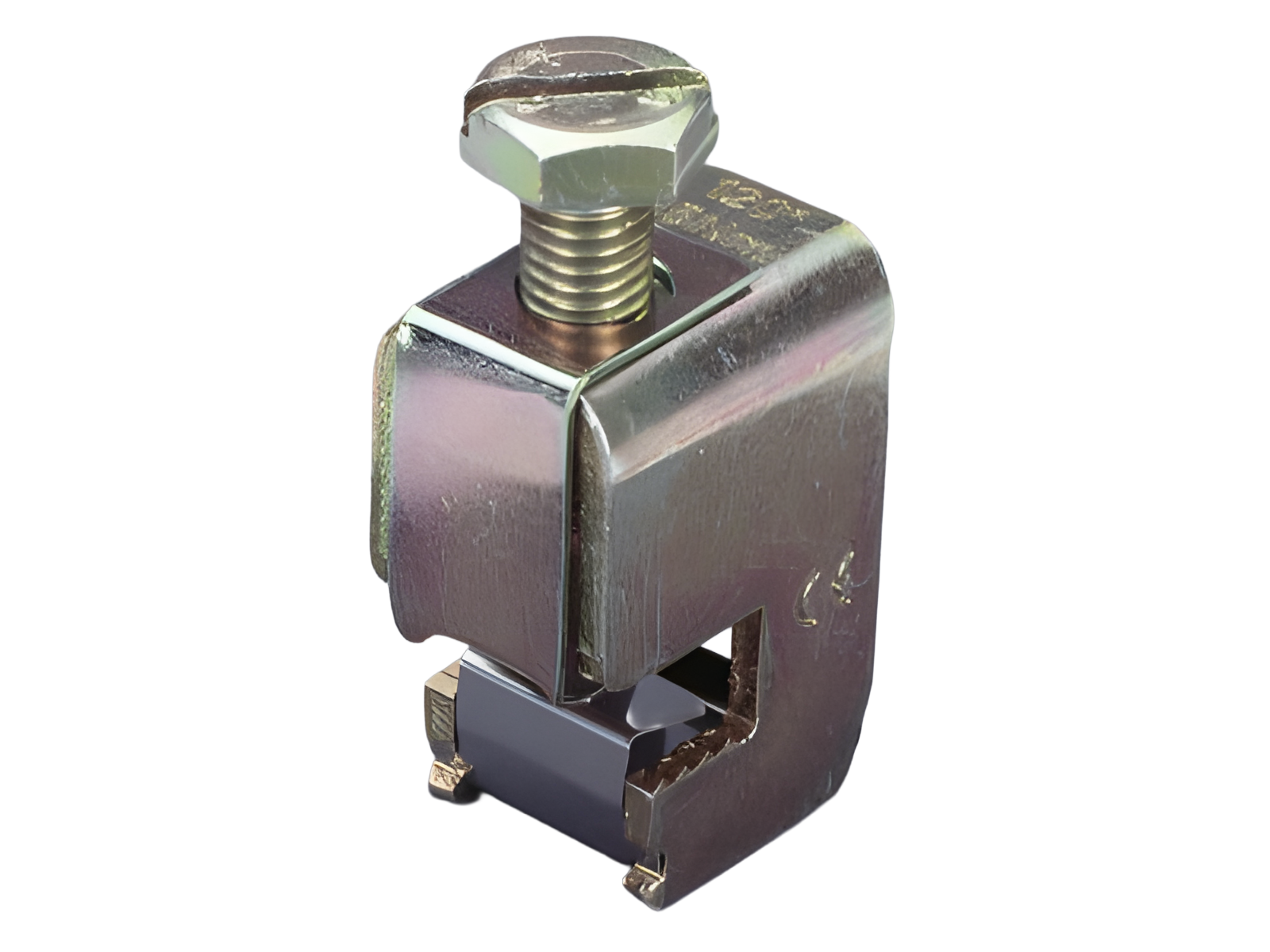

terminal condutor universal (01203)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01203000

CRITO^®

terminal condutor universal

16 - 120 mm², AWG 6 - 250 MCM

para barramentos barramentos planos 10 mm e barramentos de seção

Sistema

60Classic, 30Compact 3P, centre feed unit, 100Energy

Vantagens do produto

Terminal with integrated holding spring, captive clamping screw and opened terminal space.
Indication of nominal cross-section and tightening torque noted on the terminal.

Grupo de produto	07
Subgroup	18

Unidade por pacote	25
EAN	4021267012038

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approvals

CSA , UL , DNV GL

Número de tipo: 528

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Dados elétricos IEC
Corrente de medição (IEC):	250 A
Tensão de medição (IEC) AC:	800 V

rated peak withstand current I_pk max.:	62.8 kA
Corrente nominal admissível de curta duração I_cw (1,0 s) max.:	20.8 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	1000 V
tensão máxima IEC DC:	1500 V
current capacity (IEC) max.:	440 A

Dados UL
Standards
UL 508

suitable for field-installed conductors

Dados electricos UL
corrente nominal (UL):	255 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

Dados mecânicos
L x A x P:	24 x 36 x 55
Peso:	10,9 kg/100
para barramentos:	barramentos planos 10 mm e barramentos de seção

pontos terminais
min. cross-section:	16 mm²
max. cross-section:	120 mm²
Área de aperto:	17 x 15
Md min.:	12,0 Nm
Md max.:	18,0 Nm
Not suitable for aluminium cables !

16 - 120 mm² / AWG 4 - MCM 250 flexible cables, directly or with wire-end ferrule, solid round cables, lam. Cu 4 x 15.5 x 0,8 or 6 x 15.5 x 0,8 or 10 x 15.5 x 0,8 (flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.


The suitability for feeder circuits (meeting the required feeder spacings) depends on the installation conditions.
