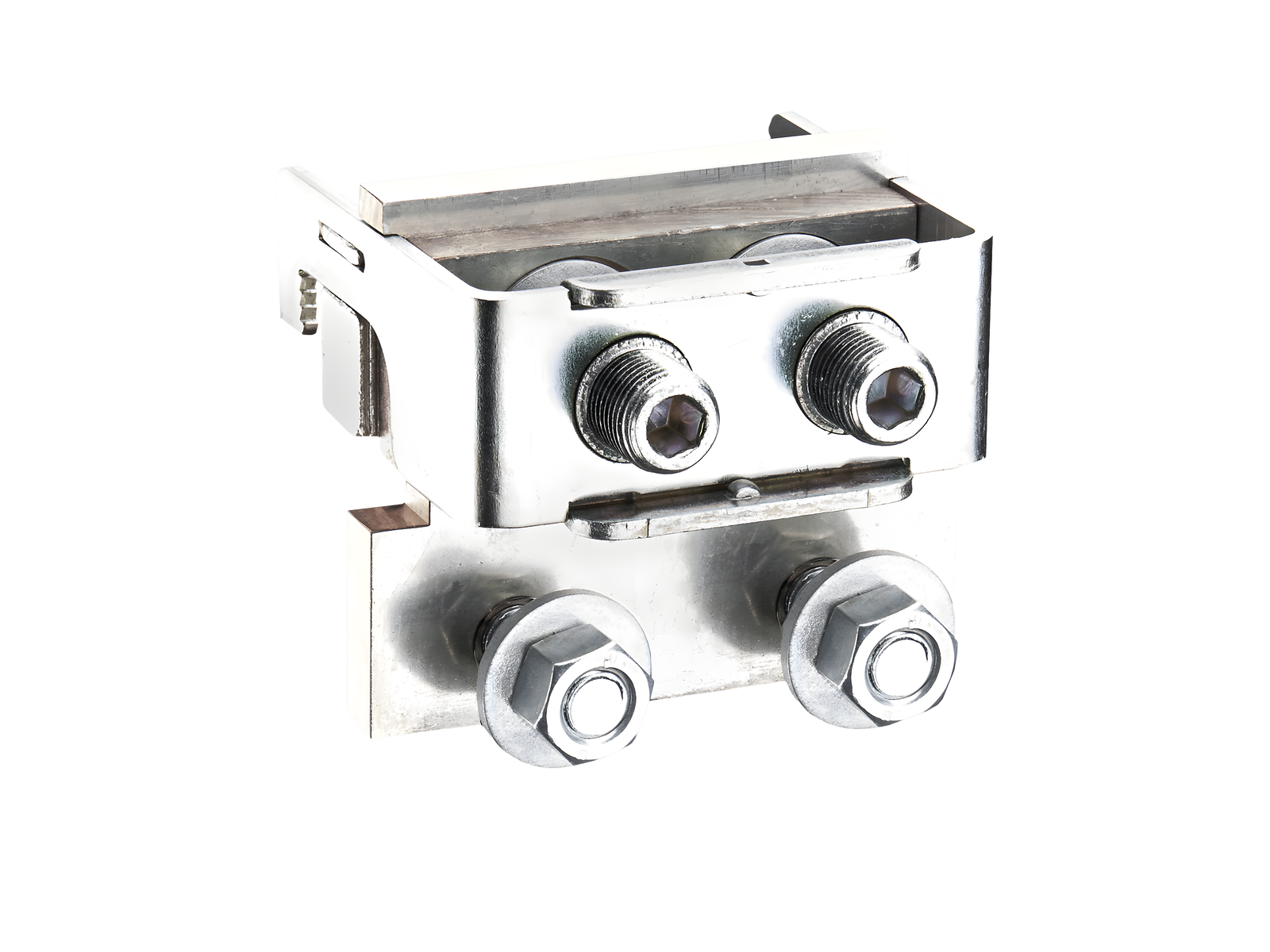

módulo de conexão (01443)

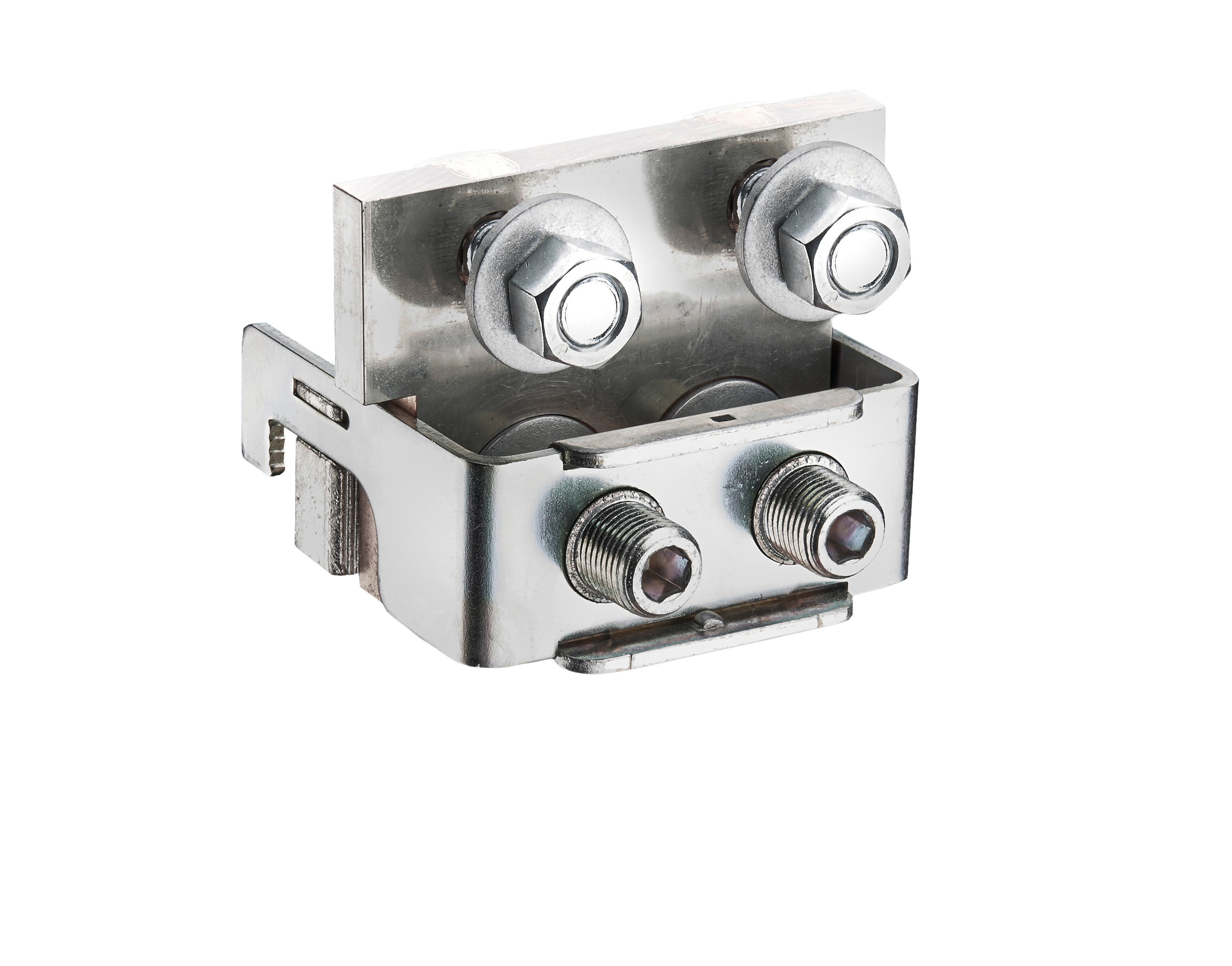

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01443000A

CRITO^®185Power

módulo de conexão

para 4 conectores de cabo M12

sem cobertura

connection top or bottom

para barramentos 30, 40, 60, 80, 100, 120 x 10

Sistema

185Power

Grupo de produto	07
Subgroup	54

Unidade por pacote	1
EAN	4021267014438

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approvals

for UL feeder circuits >250V

Número de tipo: CR185-A2x12

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Dados elétricos IEC
Corrente de medição (IEC):	1600 A
Tensão de medição (IEC) AC:	690 V

rated peak withstand current I_pk max.:	83.7 kA
Corrente nominal admissível de curta duração I_cw (1,0 s) max.:	40.2 kA

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	1000 V
tensão máxima IEC DC:	1500 V

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados electricos UL
corrente nominal (UL):	1520 A
rated voltage (UL) AC:	1000 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	50 kA
	3 cycles (without OPD) @ 1000 V AC

Dados mecânicos
L x A x P:	98 x 88 x 95
Peso:	165,0 kg/100
Polaridade:	1 polo
para barramentos:	30, 40, 60, 80, 100, 120 x 10

for 2 to 4 cable lugs M12 (max. 48 wide)

pontos terminais
screw connection
M12

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.


for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

01437000A
tampa da cobertura incl. cobertura de proteção contra toque traseira
para módulos de conexão 185Power
para uso em conjunto com módulos de proteção contra toque acidental CrossLink®185
Mais
