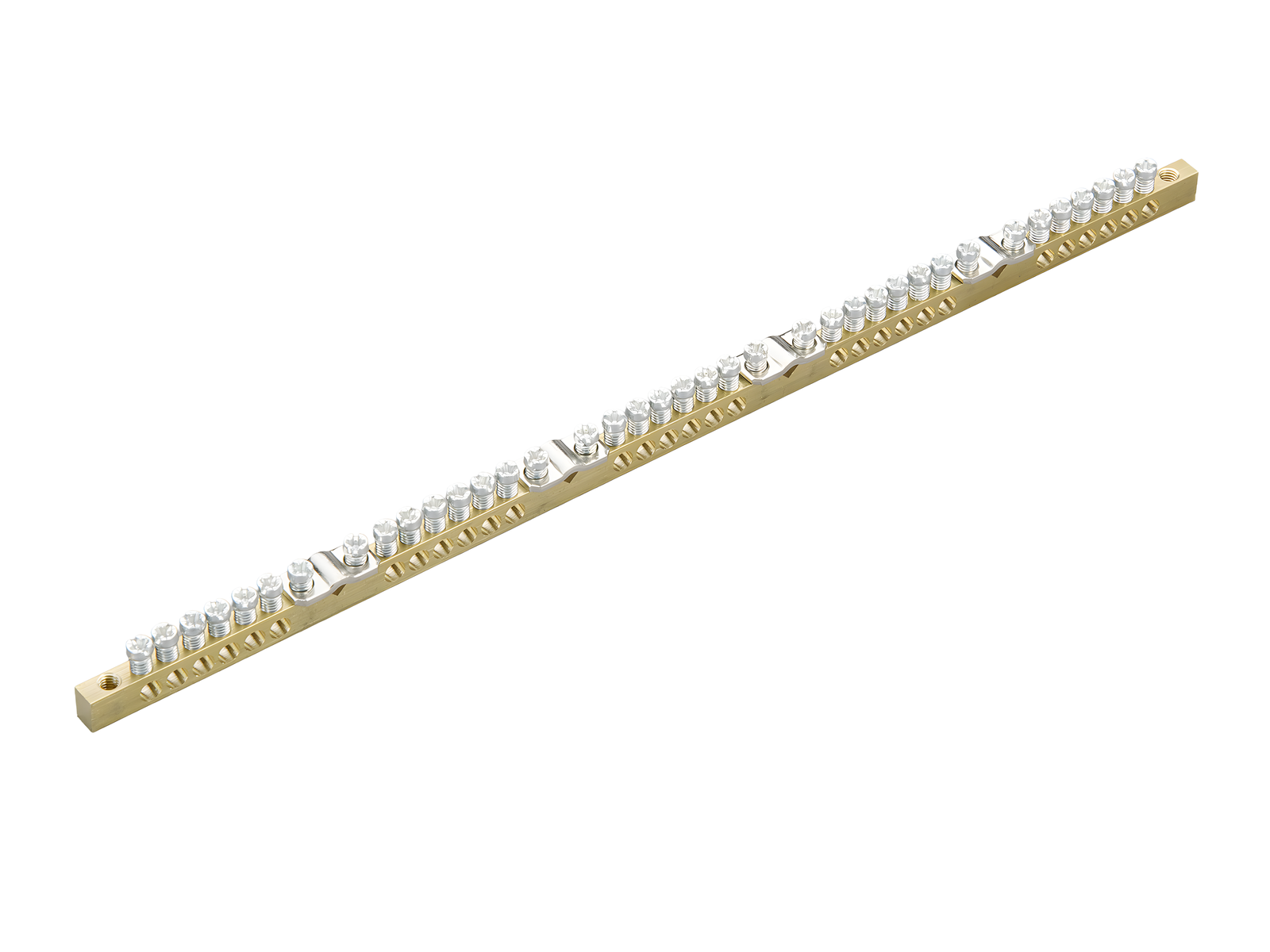

barramento neutro/terra 63A (01930)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01930000

barramento neutro/terra 63A

30 pontos terminais de 10 mm², com parafuso, 311,5 mm de comprimento

4 grampos de fixação 25 mm²

Grupo de produto	06
Subgroup	33

Unidade por pacote	50
EAN	4021267019303

ECLASS 6.1	27141139
ECLASS 7.1	27141139
ETIM 4.0	EC000485
ETIM 5.0	EC000485

Aprovações

Standards

IEC 60664-1:2007

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 60664-1:2007

Dados mecânicos
L x A x P:	312 x 9 x 6.5
Peso:	16,7 kg/100

pontos terminais

Zugang: 10 bis 25 mm² (10 mm² durch Umdrehen der Anschlussschelle) Abgang: 4 bis 10 mm²

Instruções de Aplicação

Notas	max. Drehmoment = 2Nm

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

08825000
montagem em trilho
para trilho de montagem 35 x 7.5
para barramentos PE/N 01126 - 01129 e 01926 - 01932
Mais

01120000
suporte terminal para barramento PE/N
com parafuso
Mais
