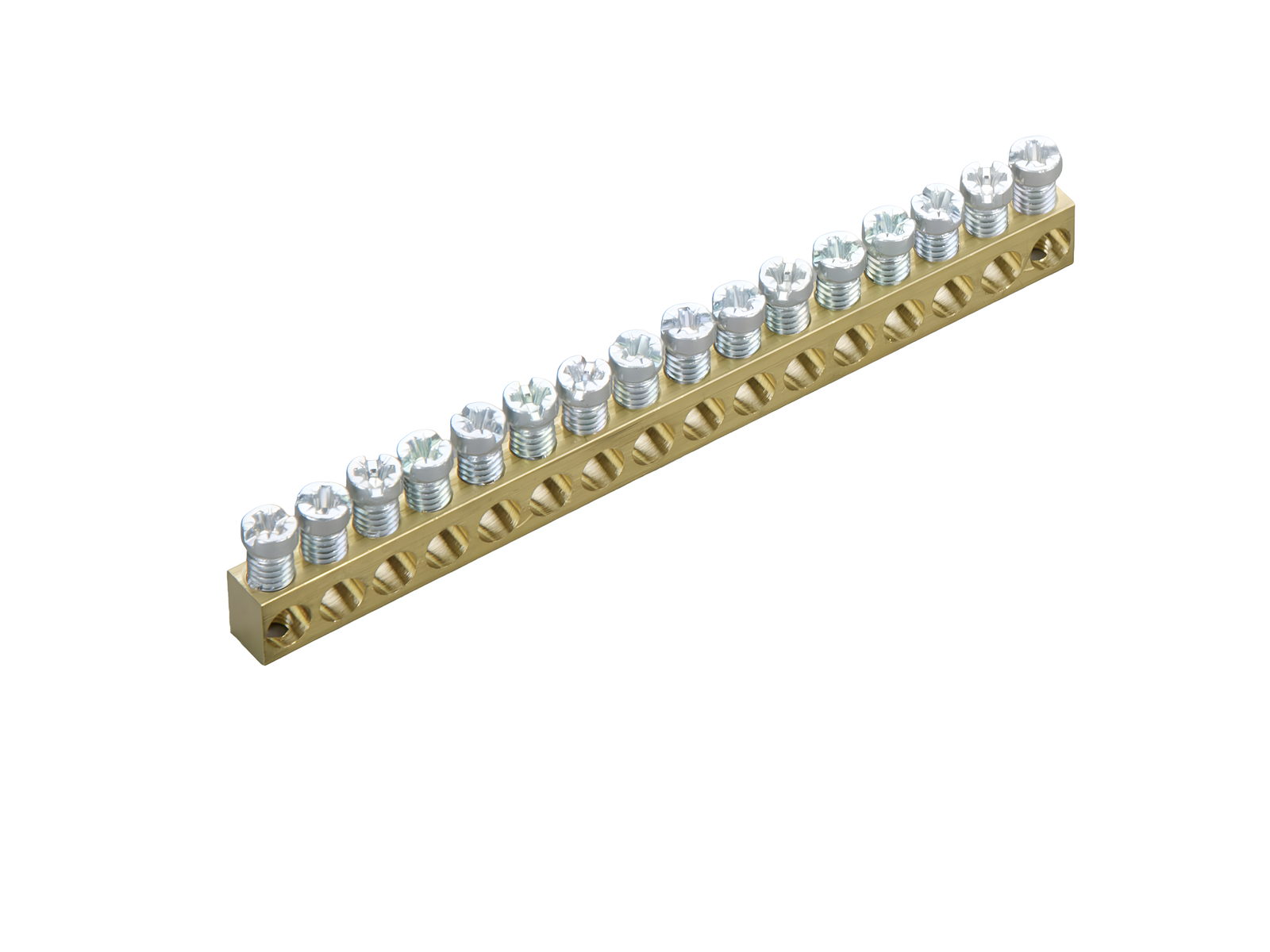

barramento neutro/terra 63A (01128)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01128000

barramento neutro/terra 63A

16 pontos terminais

protegidos contra auto-afrouxamento

Grupo de produto	06
Subgroup	33

Unidade por pacote	100
EAN	4021267011284

ECLASS 6.1	27141139
ECLASS 7.1	27141139
ETIM 4.0	EC000485
ETIM 5.0	EC000485

Aprovações

Standards

IEC 60664-1:2007

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 60664-1:2007

Dados elétricos IEC
Corrente de medição (IEC):	63 A

Dados mecânicos
L x A x P:	104 x 9 x 6.5
Peso:	4,3 kg/100

pontos terminais
max. cross-section:	10 mm²

0.5 - 6mm² flexible with wire-end ferrule 0.75 - 6mm² solid round

Instruções de Aplicação

Notas	max. Drehmoment = 2Nm

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

01114000
CRITO^®
terminal de conexão para barramento PE/N
35 mm²
adequado para barramentos PE e N 01126 - 01130
Mais

01119000
suporte terminal para barramento PE/N
com parafuso
Mais

01120000
suporte terminal para barramento PE/N
com parafuso
Mais

01121000
suporte terminal para barramento PE/N
conexão para trilho de montagem TH35
Mais

08825000
montagem em trilho
para trilho de montagem 35 x 7.5
para barramentos PE/N 01126 - 01129 e 01926 - 01932
Mais
