trilho de montagem 54 mm (32940)

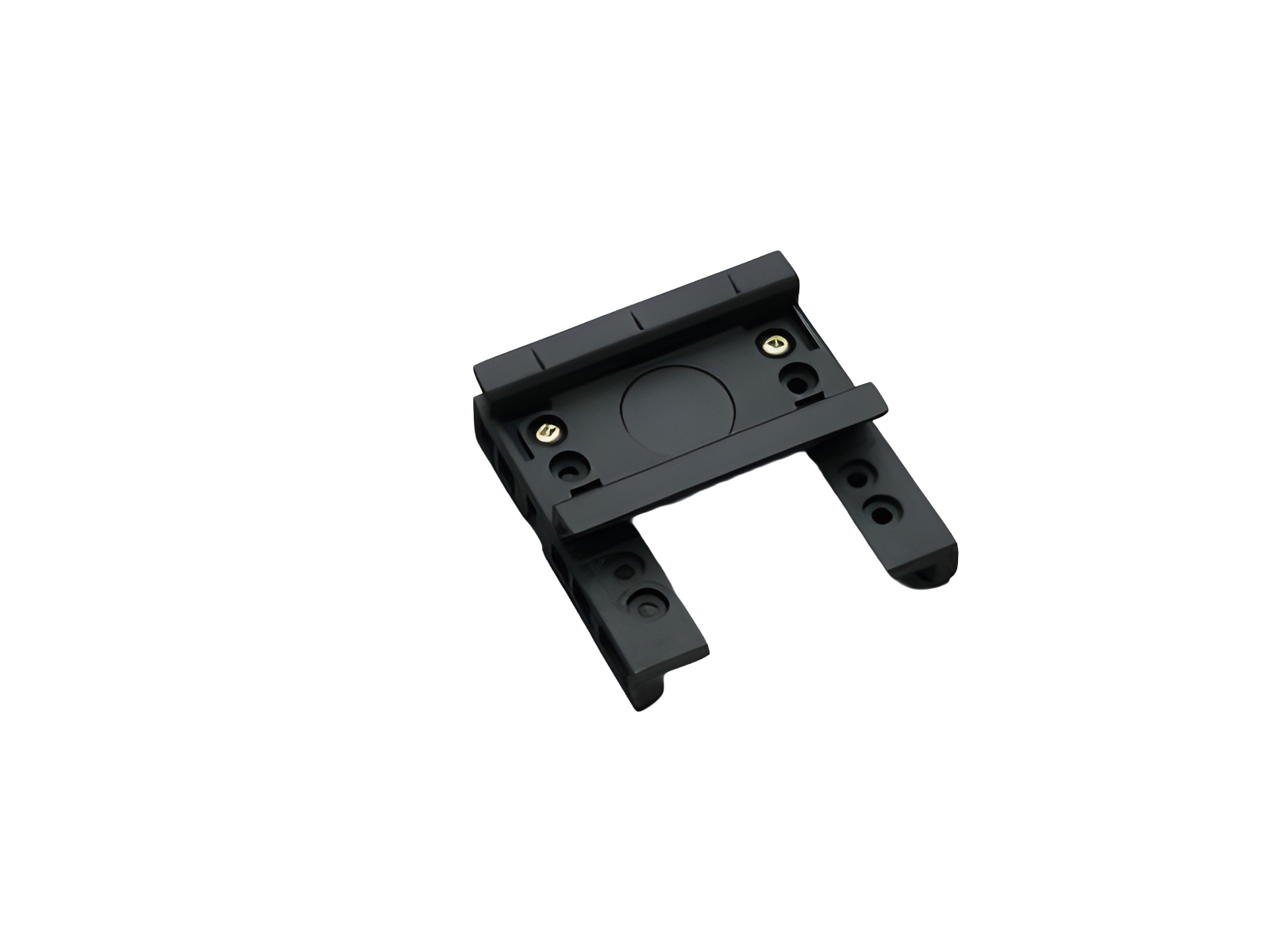

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32940000A

trilho de montagem 54 mm

para adaptadores para barramentos

NEW

Sistema

CrossBoard® 125A / 250A, CrossBoard® 800 A, 60Classic

Grupo de produto 05
Subgroup 57
Unidade por pacote 10
EAN 4021267329402
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC000212
ETIM 5.0 EC001285

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL , DNV GL

for UL feeder circuits >250V

Número de tipo: TS35-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados mecânicos
L x A x P: 54 x 57 x 19
Peso: 1,5 kg/100

Instruções de Aplicação

short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

32420000
EQUES®60Classic
suporte para aparelhos de barramento
2 trilhos de montagem ajustáveis
45 x 200, com perfil superior removível, sem conexão elétrica
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

32425000
EQUES®60Classic
suporte para aparelhos de barramento
2 trilhos de montagem ajustáveis
45 x 260, com perfil superior removível, sem conexão elétrica
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

32484000
EQUES®60Classic
suporte para aparelhos de barramento
2 trilhos de montagem ajustáveis
45 x 260, sem conexão elétrica
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

32477000
EQUES®60Classic
suporte para aparelhos de barramento
2 trilhos de montagem ajustáveis
45 x 200, sem conexão elétrica
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

32665000A
suporte de componente
sem conexão elétrica, 1 trilho de montagem ajustável
45 x 160
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

32655000
EQUES®60Classic
adaptador para barramentos 32 A
1 trilho de montagem ajustável
45 x 200, com cabos AWG 10 (6 mm²)
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

32676000A
EQUES®CrossBoard
adaptador 25 A
1 trilho de montagem ajustável, com cabos AWG 12 (4 mm²)
45 x 160
Mais

32487000
EQUES®60Classic
adaptador para barramentos 32 A
2 trilhos de montagem ajustáveis
45 x 260, sem fios, com terminais mola 1,5 - 6 mm², operação frontal
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

32486000
EQUES®60Classic
adaptador para barramentos 32 A
1 trilho de montagem ajustável
45 x 200, sem fios, com terminais mola 1,5 - 6 mm², operação frontal
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

32684000A
EQUES®CrossBoard
adaptador 32 A
1 trilho de montagem ajustável, com cabos AWG 10 (6 mm²)
45 x 160
Mais

32692000A
EQUES®CrossBoard
adaptador 45 A
1 trilho de montagem ajustável, com cabos AWG 8 (10 mm²)
45 x 160
Mais

32686000A
EQUES®CrossBoard
adaptador 32 A
1 trilho de montagem ajustável, com cabos AWG 10 (6 mm²) 160 mm de comprimento, para dispositivos com tecnologia de terminal de conexão por mola
45 x 160
Mais

32668000A
EQUES®CrossBoard
adaptador 16 A
1 trilho de montagem ajustável, com cabos AWG 14 (2,5 mm²)
45 x 160
Mais

32669000A
EQUES®CrossBoard
adaptador 16 A
1 trilho de montagem ajustável, com cabos AWG 14 (2,5 mm²) 160 mm de comprimento, para dispositivos com tecnologia de terminal de conexão por mola
45 x 160
Mais
