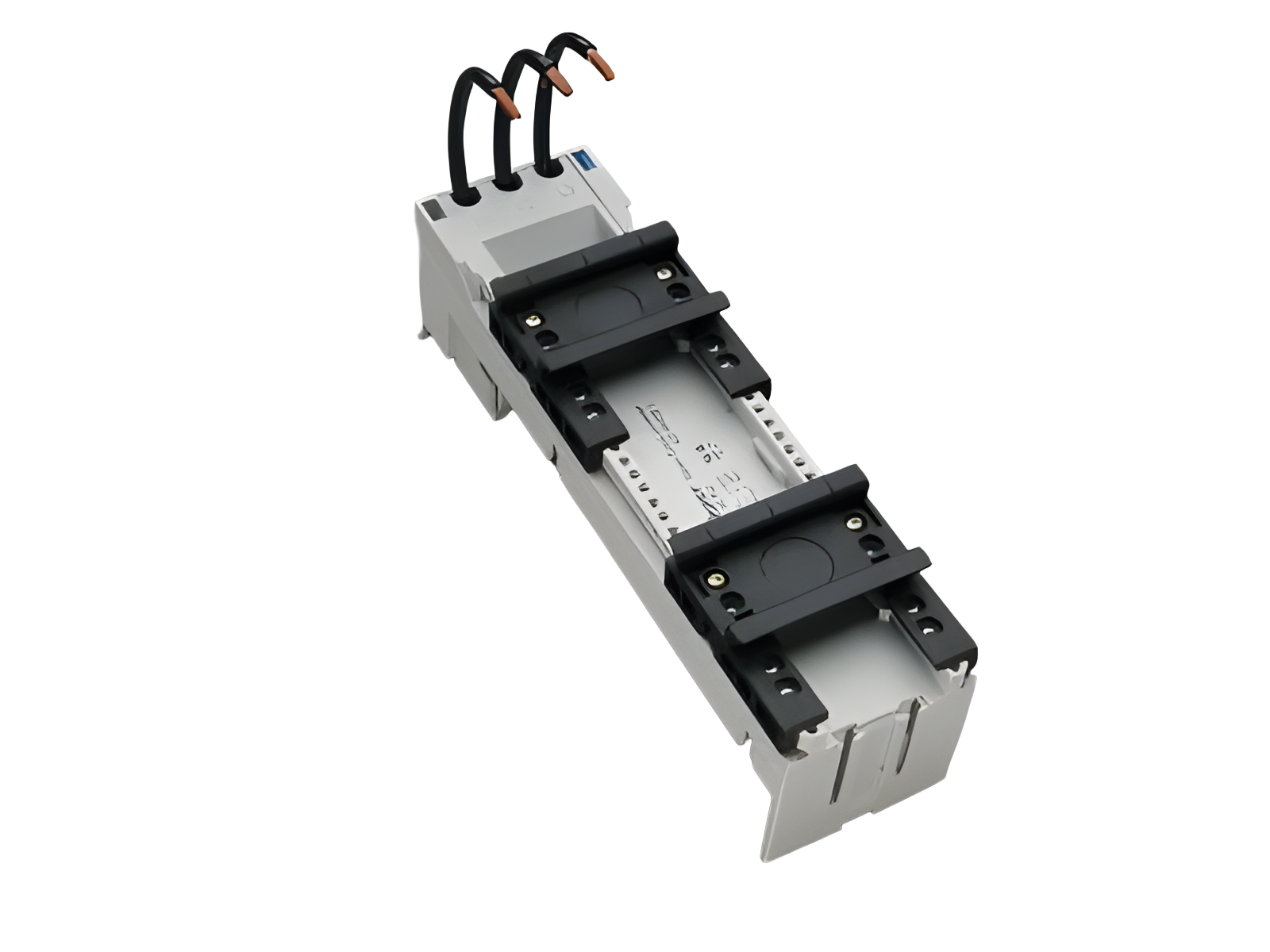

adaptador para barramentos 32 A (32506)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32506000A

EQUES®60Classic

adaptador para barramentos 32 A

para partida direta ABB MS116/132

54 x 200, com condutores AWG 10 (6 mm²)

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

phase-out product

Sistema

60Classic

Vantagens do produto

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Grupo de produto 05
Subgroup 21
Unidade por pacote 4
EAN 4021267325060
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL

for UL feeder circuits >250V

Número de tipo: EEC6032-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 32 A
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 800 V
Tensão suportável nominal de impulso Uimp: 6 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 1,5 W.

(A dissipação de energia em sua carga máxima seria 2,4 W.)

for direct starter ABB MS116/132
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 30 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 65 kA
SCCR: 65 kA with MS116, MS132 32 A / 480 V AC
Dados mecânicos
L x A x P: 54 x 200 x 63
Peso: 38,0 kg/100
Polaridade: 3 polos
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
pontos terminais
with leads
AWG10 (6 mm²)
wire stripping: 9 mm

Instruções de Aplicação

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
short-circuit withstandability: the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter
for UL feeder circuits >250V

Links

Downloads

Acessórios

32963000
módulo de fixação lateral para adaptadores para barramentos
fixável em ambos os lados
9 x 200
para: EEC60..
