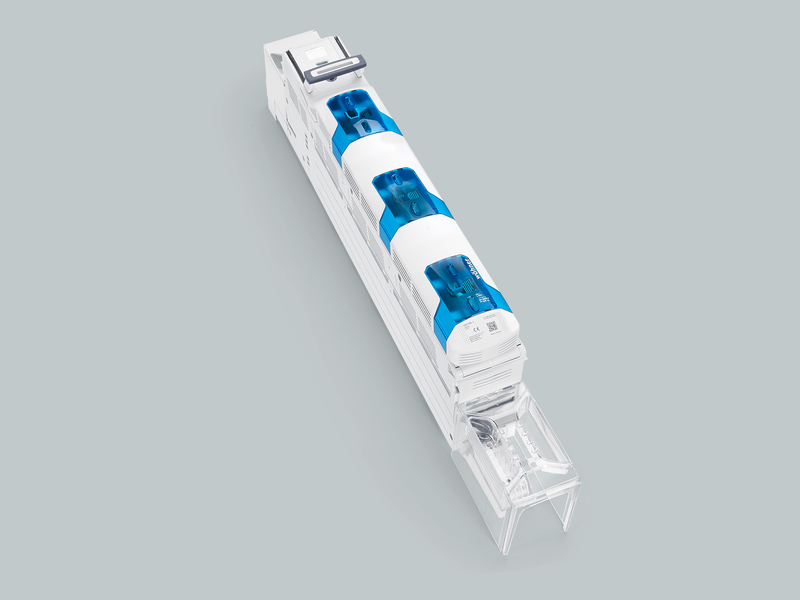

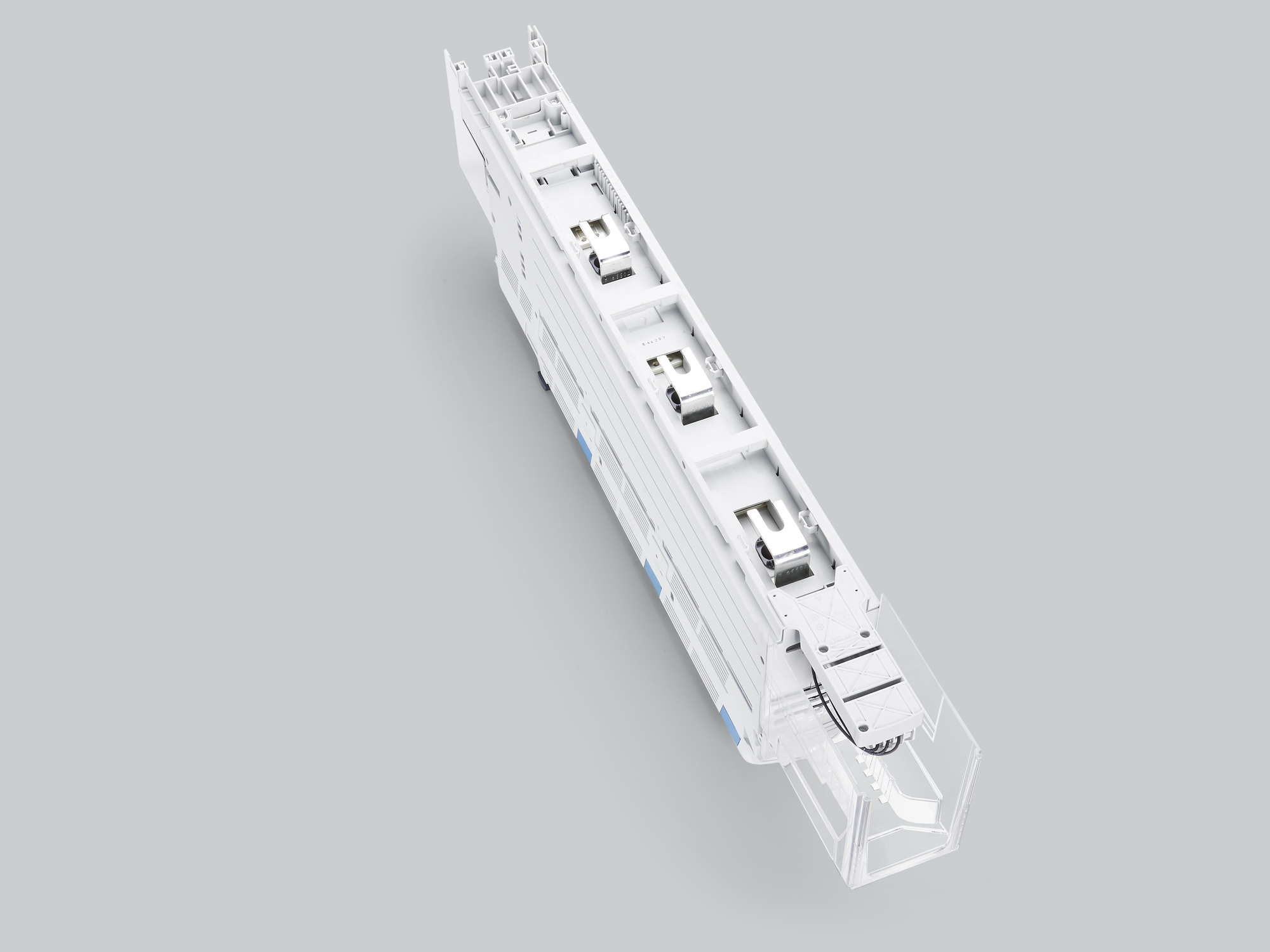

A imagem pode mostrar um produto similar.
Código da peça: 33641 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 3
com monitorização do fusível
terminais de saída na parte superior M12
operator independent switching (snap-action mechanism)
para barramentos 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
no longer available
Sistema
185Power
Vantagens do produto
When the cover is open, all touchable parts are voltage-free
Operator-independent switching
Lockable cover with double-bit lock
Mixed installation with all components 185Power
Can be sealed when switched on or off
Can be locked with up to 3 padlocks when switched off
| Grupo de produto | 18 |
| Subgroup | 55 |
| Unidade por pacote | 1 |
| EAN | 4021267336417 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Approvals
IEC (CB)
Número de tipo: QS185-3
| for fuse links size: | NH 3 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| permitted power dissipation of the fuse-link: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Dados IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 500 A |
| Tensão de medição (IEC) AC: | 400 V |
| Tensão nominal de isolamento: | 400 V |
| Tensão suportável nominal de impulso Uimp: | 4 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23B 500A/400V |
| cond. short-circuit current with fuses (AC): | 100 kA / 400 V |
| 120 kA / 400 V | |
| approved wth fuse links of operation class: | gG |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 108,8 W.
(A dissipação de energia em sua carga máxima seria 170,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| The use of knife links is not permitted. The rated values specified in this product description apply exclusively to the use of fuses. | |
| distance to grounded parts = 0mm at 120kA | |
| Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Dados mecânicos | |
| L x A x P: | 100 x 941 x 274 |
| Peso: | 1572,0 kg/100 |
| para barramentos: | 30, 40, 60, 80, 100, 120 x 10 |
| CT can be integrated in the device: | ja |
| CT can be integrated in the CT module: | ja |
| front degree of protection: | IP30 |
Type of fastening:
can be screwed onto drilled busbar, undrilled drilling with terminal clamp
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| permitted power dissipation of the fuse-link: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
33650
000A
conjunto de montagem com 3 parafusos
para conexão em barramento com furos, incluindo posicionador
tamanho 1 - 3
Mais
33651
000A
conjunto de montagem com 3 grampos de fixação
para a montagem sem furos no sistema de barramento, com e sem coberturas de proteção contra contato acidental CrossLink®
tamanho 1 - 3
Mais
33652
000A
extensão parafuso isolado para grampo de fixação
para trabalho sob tensão seguro com ferramentas padrão
tamanho 1 - 3
Mais
33648
000A
terminal de caixa com conjunto de conexão 70 mm² - 240 mm²
incluindo cobertura traseira
tamanho 1 - 3
Mais
33649
000A
terminal de caixa com conjunto de conexão 120 mm² - 300 mm²
incluindo cobertura traseira
tamanho 1 - 3
Mais
33733
000A
tampa da área de conexão
universal para trilhos NH tamanho 1 - 3 e trilho de conexão 800 A
tamanho 1- 3
Mais
33758
000A
faixa de rolamento lateral
para coberturas frontais
tamanho 00 - 3
Mais
33113
000
suporte cobertura lateral
para coberturas frontais
tamanho 00 - 3
Mais
33646
000A
extensão da área do rolamento, parte superior
tamanho 1 - 3
fino esaurimento scorte
Mais
33647
000A
cobertura traseira para tampa da área de conexão
tamanho 1 - 3
Mais
33642
000A
interruptor de sinalização
comutador 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®185Power Speed tamanho 00, 1, 2, 3
Mais
33762
000A
módulo transformador de corrente universal
para montagem no compartimento de conexão
tamanho 1 - 3
Mais
33776
000A
módulo transformador de corrente universal
para montagem no compartimento de conexão
tamanho 1 - 3
Mais
