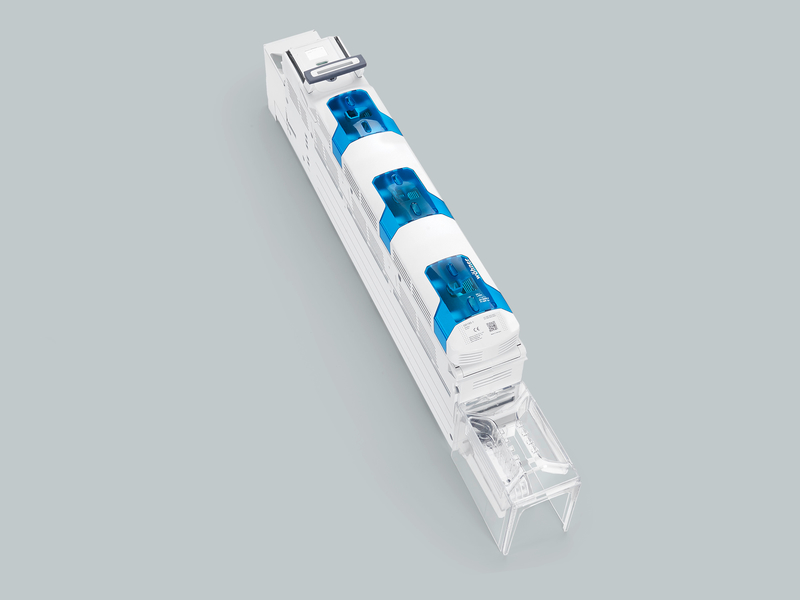

Das Foto kann einen ähnlichen Artikel anzeigen.

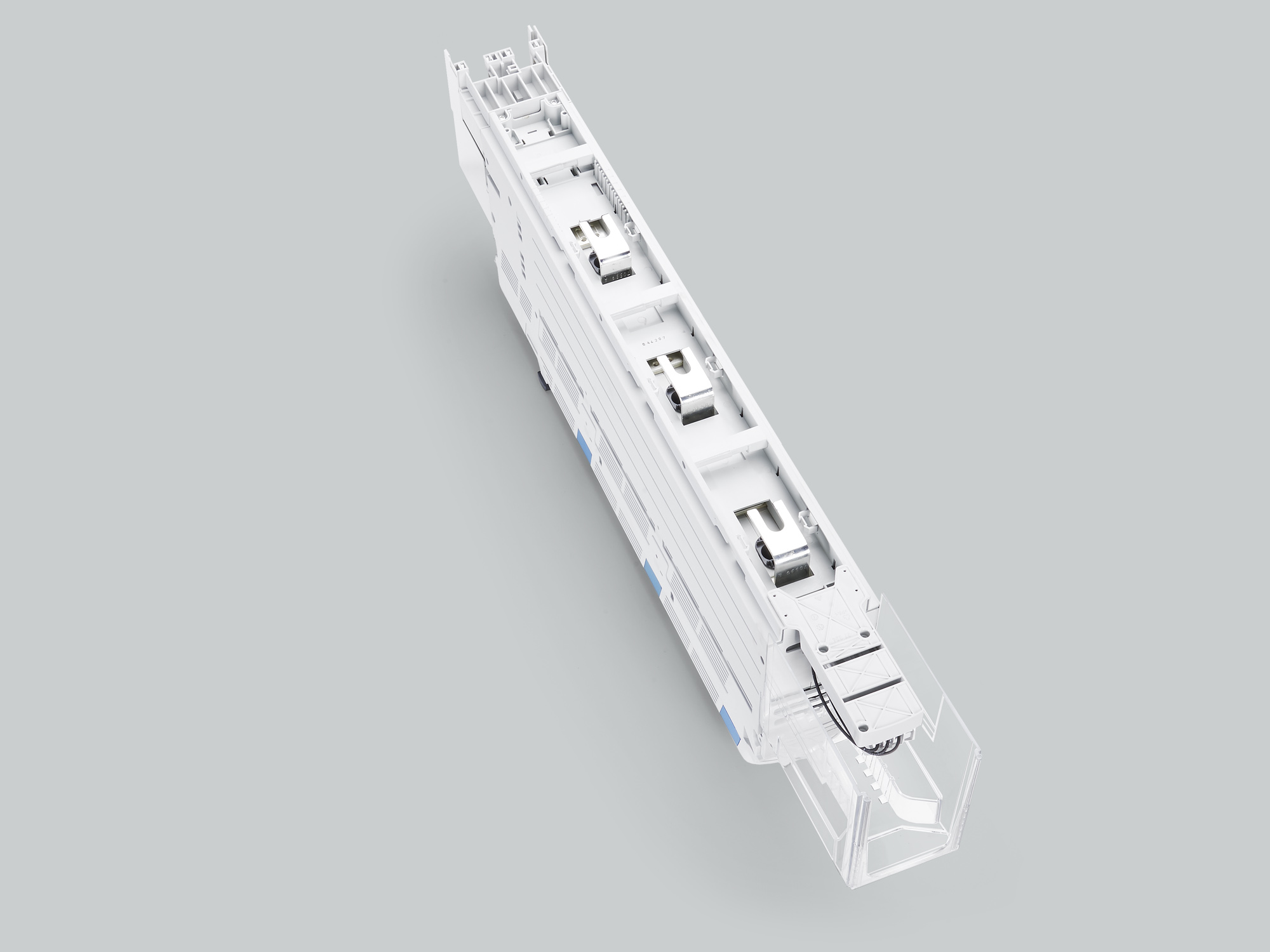

Art.-Nr.: 33641 000A
QUADRON®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 3
mit Sicherungsüberwachung
Anschluss oben M12
bedienerunabhängiges Schalten (Sprungschaltwerk)
für Sammelschienen 30, 40, 60, 80, 100, 120 x 10
Zubehör für Sammelschienenmontage notwendig
nicht mehr lieferbar
System
185Power
Produktvorteile
Bei geöffnetem Deckel sind alle berührbaren Teile spannungsfrei
Bedienerunabhängiges Schalten
Deckel abschließbar mit Doppelbartschloss
Mischverbau mit allen Komponenten 185 Power
Plombierbar im ein- und ausgeschalteten Zustand
Im ausgeschalteten Zustand mit bis zu 3 Bügelschlössern abschließbar
| Produktgruppe | 18 |
| Untergruppe | 55 |
| VE | 1 |
| EAN | 4021267336417 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB)
Typnummer: QS185-3
| für Sicherungseinsätze Baugröße: | NH 3 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 500 A |
| Bemessungsspannung (IEC) AC: | 400 V |
| Bemessungsisolationsspannung Ui AC: | 400 V |
| Bemessungsstossspannung Uimp: | 4 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23B 500A/400V |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 100 kA / 400 V |
| 120 kA / 400 V | |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 108,8 W.
(Bei voller Belastung beträgt die Leistungsabgabe 170,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Der Einsatz von Trennmessern ist nicht freigegeben. Die in dieser Produktbeschreibung angegebenen Bemessungswerte gelten ausschließlich für den Einsatz von Sicherungen. | |
| Abstand zu geerdeten Teilen = 0mm bei 120kA | |
| Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsüberwachungen führen. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berücksichtigen. | |
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 100 x 941 x 274 |
| Gewicht: | 1572,0 kg/100 |
| für Sammelschienen: | 30, 40, 60, 80, 100, 120 x 10 |
| Stromwandler in Gerät integrierbar: | ja |
| Stromwandler in Wandlermodul integrierbar: | ja |
| Schutzart frontseitig: | IP30 |
Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, bohrungslos mit Klemmbügel
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
33650
000A
Montageset mit 3 Schrauben
zur Sammelschienenkontaktierung auf gelochte Sammelschienen, inkl. Positionierstück
Größe 1 - 3
