base fusível NH vertical 400 A (33707)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33707000A

QUADRON^®185Power

base fusível NH vertical 400 A

tamanho 2

parafuso M12

para barramentos 30, 40, 60, 80, 100, 120 x 10

Sistema

185Power

Grupo de produto	12
Subgroup	34

Unidade por pacote	1
EAN	4021267337070

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Número de tipo: QU185-2-O

Dados técnicos

for fuse links size:	NH 2
fuse links acc. to standard:	IEC / HD 60269-2

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados elétricos IEC
Corrente de medição (IEC):	400 A
Tensão de medição (IEC) AC:	690 V

Tensão suportável nominal de impulso Uimp:

12 kV

short-circuit strength when protected by fuses:

50 kA

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:

1000 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 34W power dissipation

Dados mecânicos
L x A x P:	200 x 670 x 173
Peso:	375,1 kg/100
Polaridade:	3 polos
para barramentos:	30, 40, 60, 80, 100, 120 x 10

CT can be integrated in the device:	ja
CT can be integrated in the CT module:	ja

Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluß:
Schraubanschluß M12

pontos terminais

screw M12 : Md 30 Nm

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

33759000A
cobertura
für 33706, 33707, 33708
tamanho 1-3
Mais

33733000A
tampa da área de conexão
universal para trilhos NH tamanho 1 - 3 e trilho de conexão 800 A
tamanho 1- 3
Mais

33735000A
prensa-cabo
für Cu / Al 70 - 240 mm²
tamanho 1 - 3
Mais

33736000A
prensa-cabo
für Cu / Al 120 - 300 mm²
tamanho 1-3
Mais

33738000A
grampo de fixação CrossLink®
para sistemas de barramento com proteção contra contato acidental CrossLink®
tamanho 1 - 3
Mais

33740000A
grampo de fixação
para sistemas de barramentos sem coberturas do sistema
tamanho 1 - 3
Mais

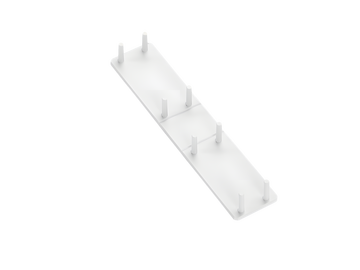

33761000A
cobertura de proteção de contato traseira
proteção traseira para Fase L1
Mais

33768000A
suporte de plugue com trilho de montagem
para cabeamento CT
tamanho 1 - 3
Mais

33769000A
suporte para aparelhos com trilhos de montagem
para monitoramento do fusível e cabeamento CT
tamanho 1 - 3
Mais

37212000A
transformador de corrente 200 A / 5 A
2,5 VA / classe 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37213000A
transformador de corrente 250 A / 5 A
2,5 VA / classe 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37214000A
transformador de corrente 400 A / 5 A
2,5 VA / classe 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37219000A
transformador de corrente 200 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37220000A
transformador de corrente 250 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37221000A
transformador de corrente 400 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37226000A
transformador de corrente 250 A / 5 A
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37227000A
transformador de corrente 400 A / 5 A
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37232000A
transformador de corrente 200 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37233000A
transformador de corrente 250 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37234000A
transformador de corrente 400 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37236000A
transformador de corrente 250 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37237000A
transformador de corrente 400 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37290000A
measuring transformer 250 A / 333 mV
class 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37297000A
measuring transformer 250 A / 333 mV
class 0.5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37291000A
measuring transformer 400 A / 333 mV
class 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37298000A
measuring transformer 400 A / 333 mV
class 0.5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37296000A
measuring transformer 200 A / 333 mV
class 0.5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37289000A
measuring transformer 200 A / 333 mV
class 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37303000A
measuring transformer 200 A / 333 mV
class 0.5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37305000A
measuring transformer 400 A / 333 mV
class 0.5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37304000A
measuring transformer 250 A / 333 mV
class 0.5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

https://pim.woehner.de/PT/BR/1000158272

Encontre sua pessoa de contato

Para a página de contato

Wöhner Sistemas
Eletrotécnicos Ltda.
Rua Antônio Galvão Pacheco, 185
18550-612, Boituva/SPl
Brasil

Linha direta de pedidos (Alemanha)
+49 9563 751 125
order@woehner.de

Linha direta de tecnologia (Alemanha)
+49 9563 751 508
support@woehner.com
