base vertical para fusibles NH, 400 A (33707)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33707000A

QUADRON®185Power

base vertical para fusibles NH, 400 A

talla 2

tornillo M12

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

grupo de producto 12
subgrupo 34
embalaje 1
EAN 4021267337070
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

tipo: QU185-2-O

Datos técnicos

para fusibles de tamaño: NH 2
fusibles según norma: IEC / HD 60269-2
datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
datos electricos IEC
intensidad de corriente nominal (IEC): 400 A
tensión nominal (IEC) AC: 690 V
tensión de pico Uimp: 12 kV
corriente de cortocircuito cuando se protege por fusibles: 50 kA
datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 1000 V
for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 34W power dissipation
datos mecánicos
An x A x P: 200 x 670 x 173
peso: 375.1 kg/100
Polaridad: 3 polos
para barras: 30, 40, 60, 80, 100, 120 x 10
el transformador de corriente puede ser integrado en el aparato: ja
el transformador de corriente puede ser integrado en el módulo de transformador: ja

Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluß:
Schraubanschluß M12

puntos de apriete


screw M12 :
Md 30 Nm

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

33759000A
cubierta del tirador
für 33706, 33707, 33708
talla 1-3
Mas

33733000A
cubierta del área de conexión
universal para carriles NH de talla 1 - 3 y bloque de terminales de 800 A
talla 1-3
Mas

33735000A
borne-brida
für Cu / Al 70 - 240 mm²
talla 1-3
Mas

33736000A
borne-brida
für Cu / Al 120 - 300 mm²
talla 1-3
Mas

33738000A
abrazadera CrossLink®
para sistemas de barras con protección contra contacto directo CrossLink®
talla 1-3
Mas

33740000A
abrazadera
para sistemas de barras sin cubiertas del sistema
talla 1-3
Mas

33761000A

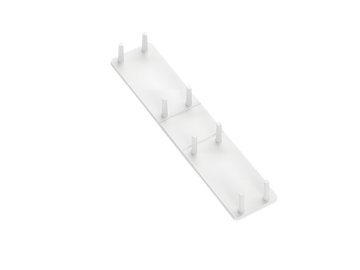

tapa de protección contra contacto directo en la parte posterior
