base fusível NH vertical 160 A (33705)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33705000A

QUADRON^®185Power

base fusível NH vertical 160 A

Tamanho 00, projeto aberto

parafuso M8, versão plana

para barramentos 30, 40, 60, 80, 100, 120 x 10

Sistema

185Power

Grupo de produto	12
Subgroup	32

Unidade por pacote	1
EAN	4021267337056

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Número de tipo: QU185-00-O

Dados técnicos

for fuse links size:	NH 000, NH 00
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	12 W

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados elétricos IEC
Corrente de medição (IEC):	160 A
Tensão de medição (IEC) AC:	690 V

Tensão suportável nominal de impulso Uimp:

12 kV

short-circuit strength when protected by fuses:

50 kA

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:

1000 V

Dados mecânicos
L x A x P:	50 x 670 x 129
Peso:	190,0 kg/100
para barramentos:	30, 40, 60, 80, 100, 120 x 10

pontos terminais

screw M8 : Md 12 - 14 Nm

Instruções de Aplicação


permitted power dissipation of the fuse-link:	12 W

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

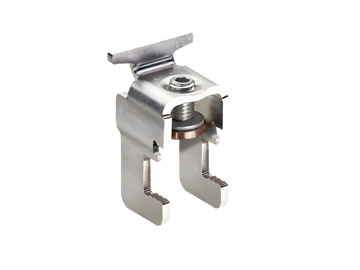

33739000A
grampo de fixação
para sistemas de barramentos sem coberturas do sistema
tamanho 00
Mais

33734000A
terminal prismático
für Cu / Al 10 - 95 mm²
tamanho 00
Mais

33725000A
tampa da área de conexão, versão plana, conexão da parte inferior
for 33704, 33705, 33719, 33724, 33773, 33774, 33775
tamanho 00
Mais

33728000A
adaptador duplo
para 2 equipamentos tamanho NH 00
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

79448000
cobertura do terminal de argola
para base NH e 33705
NH 00
Mais

33765000A
grampo de fixação CrossLink® IP20
para sistemas de barramento com proteção contra contato acidental
tamanho 00
Mais

33766000A
suporte de plugue com trilho de montagem
para cabeamento CT
tamanho 00
Mais

33767000A
suporte para aparelhos com trilhos de montagem
para monitoramento do fusível e cabeamento CT
tamanho 00
phase-out product
Mais
