base vertical para fusibles NH, 160 A (33705)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33705 000A

QUADRON^®185Power

base vertical para fusibles NH, 160 A

talla 00, forma constructiva abierta

tornillo M8, modelo plano

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

grupo de producto	12
subgrupo	32

embalaje	1
EAN	4021267337056

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

tipo: QU185-00-O

Datos técnicos

para fusibles de tamaño:	NH 000, NH 00
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	12 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	160 A
tensión nominal (IEC) AC:	690 V

tensión de pico Uimp:

12 kV

corriente de cortocircuito cuando se protege por fusibles:

50 kA

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:

1000 V

datos mecánicos
An x A x P:	50 x 670 x 129
peso:	190.0 kg/100
para barras:	30, 40, 60, 80, 100, 120 x 10

puntos de apriete

Tornillo M8 : Par de apriete 12 - 14 Nm

Application notes


potencia disipada del fusible permitida:	12 W

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

accessories for mounting

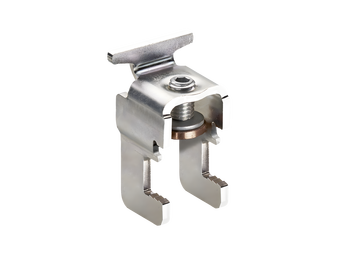

33739 000A
abrazadera
para sistemas de barras sin cubiertas del sistema
talla 00
Mas

33728 000A
adaptador doble
para 2 seccionadores verticales para fusibles NH 00
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33765 000A
abrazaderaCrossLink® IP20
para sistemas de barras con protección contra contacto directo
talla 00
Mas

connection accessories

33734 000A
borne de prisma
for Cu 10 - 95 mm²
talla 00
Mas

covers

33725 000A
cubierta del área de conexión, modelo plano, conexión inferior
for 33704, 33705, 33719, 33724, 33773, 33774, 33775
talla 00
Mas

79448 000
tapa fusible
para base NH y 33705
NH 00
Mas

further accessories

33766 000A
soporte del conector con carril de montaje
para el cableado del transformador de corriente
talla 00
Mas

33767 000A
soporte del aparato con carriles de montaje
para el control de fusibles y el cableado del transformador de corriente
talla 00
phase-out product
Mas

https://pim.woehner.de/ES/BR/1000158256

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
