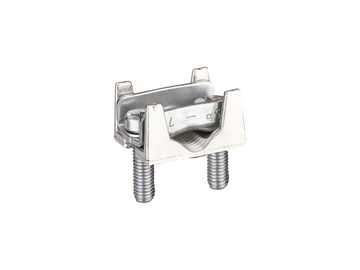

La imagen puede mostrar un producto similar.
Part No.: 33705000A
QUADRON®185Power
base vertical para fusibles NH, 160 A
talla 00, forma constructiva abierta
tornillo M8, modelo plano
para barras 30, 40, 60, 80, 100, 120 x 10
sistema
185Power
| grupo de producto | 12 |
| subgrupo | 32 |
| embalaje | 1 |
| EAN | 4021267337056 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
tipo: QU185-00-O
| para fusibles de tamaño: | NH 000, NH 00 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 12 W |
| datos IEC | |
| Normas | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 160 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión de pico Uimp: | 12 kV |
| corriente de cortocircuito cuando se protege por fusibles: | 50 kA |
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| datos mecánicos | |
| An x A x P: | 50 x 670 x 129 |
| peso: | 190,0 kg/100 |
| para barras: | 30, 40, 60, 80, 100, 120 x 10 |
| puntos de apriete | |
|
Tornillo M8 : |
|
| potencia disipada del fusible permitida: | 12 W |
