Obrázek může zobrazovat podobný produkt.
Part No.: 33705 000A
QUADRON 185Power
NH pojistková lišta, 160 A
velikost 00, otevřený design
šroub M8, plochá verze
pro přípojnici 30, 40, 60, 80, 100, 120 x 10
System
185Power
| Produktová skupina | 12 |
| Podskupina | 32 |
| velikost balení | 1 |
| EAN | 4021267337056 |
| ECLASS 14.0 | 27142106 |
| ETIM 5.0 | EC001046 |
| ETIM 8.0 | EC001046 |
| ETIM 10.0 | EC001046 |
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
typové číslo: QU185-00-O
EAC Type: NH
| pro velikost pojistek: | NH 000, NH 00 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| povolené rozptylování energie pojistkové vložky: | 12 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 160 A |
| jmenovité napětí (IEC) AC: | 800 V |
| jmenovité přepětí Uimp : | 12 kV |
| zkratová odolnost při ochraně pojistkami: | 50 kA |
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 1000 V |
| min. permitted operation temperature | -40°C |
| max. permitted operation temperature | 55°C |
| min. permitted temperature for transport and storage | -40°C |
| Mechanické údaje | |
| Š x V x H: | 50 x 670 x 129 |
| hmotnost: | 190,0 kg/100 |
| pro přípojnici: | 30, 40, 60, 80, 100, 120 x 10 |
| Terminal points | |
| screw connection | |
| M8 | |
| Md min.: | 12,0 Nm |
| Md max.: | 14,0 Nm |
| Vlastnosti materiálu | |
| halogen-free: | No |
| povolené rozptylování energie pojistkové vložky: | 12 W |
33739
000A
háková svorka
pro systém přípojnic bez systému krytů
velikost 00
pro: QU185-00...
Více
33728
000A
dvojitý adaptér
pro 2 lištové odpínací NH lišty vel. 00
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více
33765
000A
háková svorka IP20 CrossLink®
pro systémy přípojnic s ochranou proti dotyku
velikost 00
pro: QU185-00...
Více
33734
000A

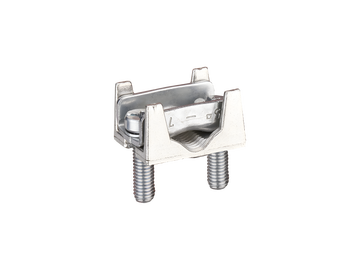

klínová svorka
for Cu 10 - 95 mm²
velikost 00
pro: Cu 10 - 95 mm²
Více
33725
000A
kryt svorkovnice, plochá varianta, výstupní svorky zespodu
for 33704, 33705, 33719, 33724, 33773, 33774, 33775
velikost 00
Více
79448
000
kryt kontaktů pojistek
pro držák pojistek NH a 33705
NH 00
Více
33766
000A

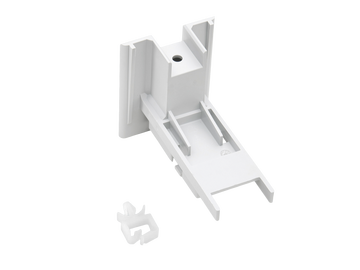

zásuvkový držák s montážní lištou
pro propojení transformátoru
velikost 00
Více
