suporte de barramento universal (01430)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01430000A

suporte de barramento universal

para barramentos 30, 40, 60, 80, 100, 120 x 10

Sistema

185Power

Grupo de produto 06
Subgroup 24
Unidade por pacote 4
EAN 4021267014308
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

UL

for UL feeder circuits >250V

Número de tipo: S185-A120

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Tensão de medição (IEC) AC: 800 V
rated frequency (IEC): 50 / 60 Hz
Tensão nominal de isolamento: 1000 V
Tensão suportável nominal de impulso Uimp: 8 kV
rated peak withstand current  Ipk max.: 106 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC DC: 1500 V
short-circuit capacity IEC / EN :
Ipk max. = 106 kA (busbars 120x10, 2 busbar supports in 550 mm distance)
go to calculation for 3-pole system (IEC)
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
rated voltage (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 1000 V
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC
Dados mecânicos
L x A x P: 30 x 583 x 59
Peso: 50,0 kg/100
Polaridade: 3 polos
para barramentos: 30, 40, 60, 80, 100, 120 x 10

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.

Notas

Torque with 4Nm for screw M6 or M8 on mounting plate 3mm
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| Short-circuit data UL

| Short-circuit diagram IEC

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

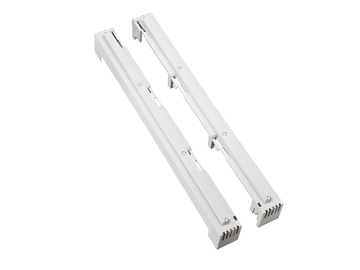

01431000A
cobertura terminal para suporte de barramento 01430
conjunto para um suporte de barramento esquerdo e um direito
Mais

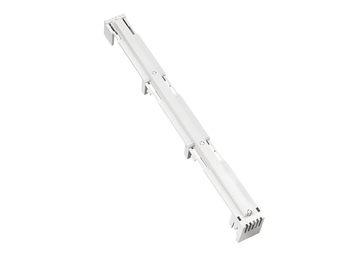

01432000A
cobertura central para suporte de barramento 01430
quando usar o suporte de barramento como um suporte central
Mais

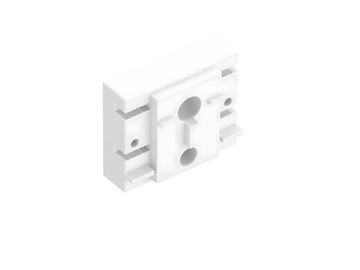

01421000A
espaçador
conjunto, adequado para 01430
Mais

01420000A
isolamento do sistema, traseiro
conjunto para distância de suporte de barramento 550 mm (centro a centro)
Mais

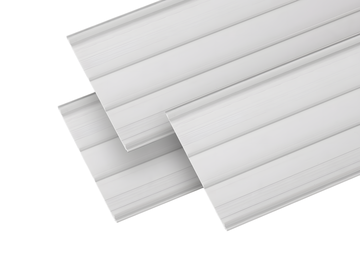

01436000A
isolamento do sistema, traseiro
conjunto para suporte de barramento distancia 700 mm (centro a centro)
Mais
