soporte para barras universal (01430)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01430000A

soporte para barras universal

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

grupo de producto 06
subgrupo 24
embalaje 4
EAN 4021267014308
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

UL

for UL feeder circuits >250V

tipo: S185-A120

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
tensión nominal (IEC) AC: 800 V
frecuencia nominal (IEC): 50 / 60 Hz
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 8 kV
resistencia a corriente de pico Ipk máx. : 106 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) DC: 1500 V
short-circuit capacity IEC / EN :
Ipk max. = 106 kA (busbars 120x10, 2 busbar supports in 550 mm distance)
go to calculation for 3-pole system (IEC)
datos UL
Normas
UL 508
for UL feeder circuits >250V
datos electricos UL
tensión nominal (UL) AC: 1000 V
frecuencia nominal (UL): 50 / 60 Hz
tensión nominal (UL) DC: 1000 V
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC
datos mecánicos
An x A x P: 30 x 583 x 59
peso: 50.0 kg/100
Polaridad: 3 polos
para barras: 30, 40, 60, 80, 100, 120 x 10

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

Notas

Torque with 4Nm for screw M6 or M8 on mounting plate 3mm
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Short-circuit data UL

| Short-circuit diagram IEC

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

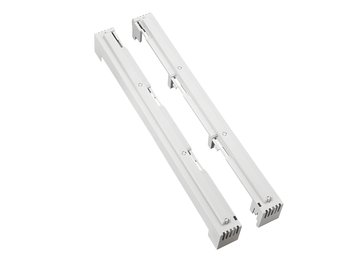

01431000A
protección lateral para el soporte para barras 01430
set para un soporte para barras izquierdo y uno derecho
Mas

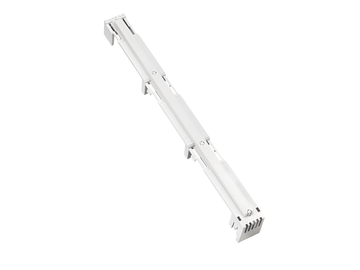

01432000A
tapa central para el soporte para barras 01430
si se utiliza el soporte para barras como soporte central
Mas

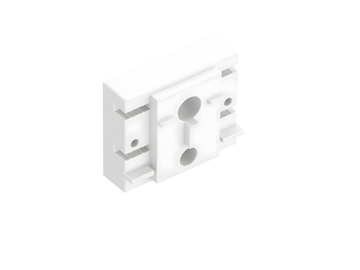

01421000A
distanciador
set, adecuado para 01430
Mas

01420000A
aislamiento del sistema, en la parte posterior
set para una separación en el soporte para barras de 550 mm (distancia entre ejes)
Mas

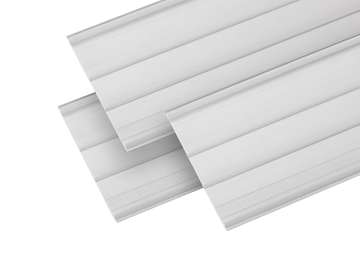

01436000A
aislamiento del sistema, en la parte posterior
set para una separación en el soporte para barras de 700 mm (distancia entre ejes)
Mas
