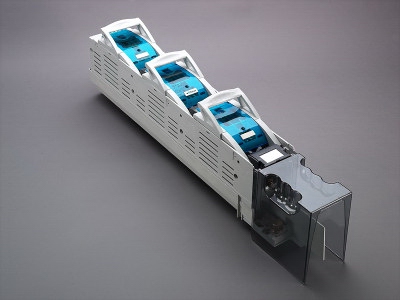

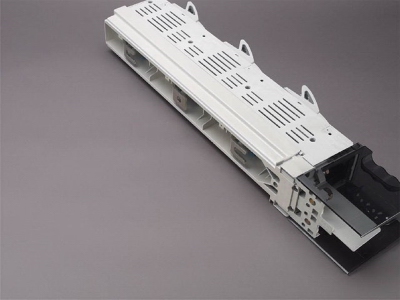

chave seccionadora de fusível vertical 630 A (33095000)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33095 000

chave seccionadora de fusível vertical 630 A

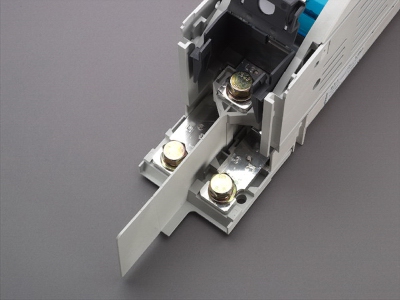

parafuso M12, comutação única

tamanho 3

no longer available

Follower: 33718000A

Vantagens do produto

Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.

Grupo de produto	12
Subgroup	45

Unidade por pacote	1
EAN	4021267330958

ETIM 5.0

EC001046

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approvals

IEC (CB) , CCC

Número de tipo: SLS3

CCC certificate: 2004010302117259

Dados técnicos

permitted power dissipation of the fuse-link:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Tamanho:	NH 3

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Dados elétricos IEC
Corrente de medição (IEC):	630 A
Tensão de medição (IEC) AC:	690 V

Tensão nominal de isolamento:	1000 V
Tensão suportável nominal de impulso Uimp:	8 kV

Utilisation category AC (IEC 60947-3) :

AC-23B (500V)
AC-22B (690V)
AC-21B (690V)

cond. short-circuit current with fuses (AC):	50 kA / 690 V
approved wth fuse links of operation class:	gG

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 74,2 W.

(A dissipação de energia em sua carga máxima seria 116,0 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

max. permitted operation temperature

55°C

Degree of protection IP20 at front, degree of protection near terminal depends on installation

Dados mecânicos
L x A x P:	99 x 760 x 195
Peso:	700,0 kg/100

Instruções de Aplicação

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

permitted power dissipation of the fuse-link:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
