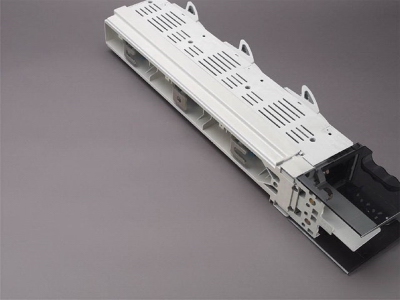

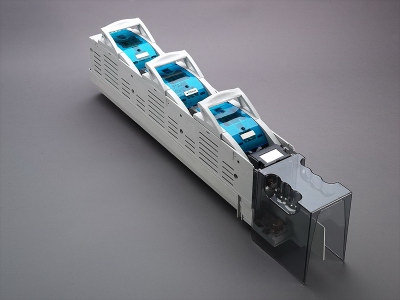

interruptor-seccionador fusible vertical, 630 A (33095000)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33095 000

interruptor-seccionador fusible vertical, 630 A

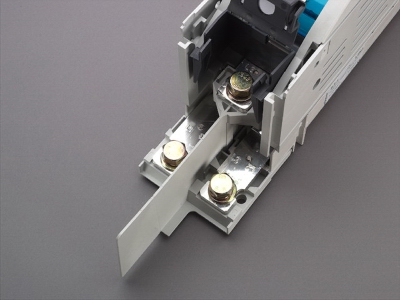

tornillo M12, conmutación unipolar

talla 3

no longer available

Follower: 33718000A

ventajas del producto

Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.

grupo de producto	12
subgrupo	45

embalaje	1
EAN	4021267330958

ETIM 5.0

EC001046

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

IEC (CB) , CCC

tipo: SLS3

CCC certificate: 2004010302117259

Datos técnicos

potencia disipada del fusible permitida:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
tamaño:	NH 3

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	630 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	1000 V
tensión de pico Uimp:	8 kV

Utilisation category AC (IEC 60947-3) :

AC-23B (500V)
AC-22B (690V)
AC-21B (690V)

corriente de cortocircuito condicional con fusibles (AC):	50 kA / 690 V
aprobado con fusibles de característica:	gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 74.2 W.

(The power dissipation at full load would be 116.0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

max. permitted operation temperature

55°C

Degree of protection IP20 at front, degree of protection near terminal depends on installation

datos mecánicos
An x A x P:	99 x 760 x 195
peso:	700.0 kg/100

Application notes

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

potencia disipada del fusible permitida:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
