base fusível NH 400 A, montagem em painel (03766)

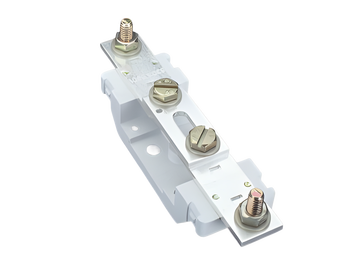

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 03766 000

QUADRON^®Panel

base fusível NH 400 A, montagem em painel

Size NH 2

ambos os lados parafusos M10

tamanho 2 / 1P, com proteção contra toque

para montagem em placa

Sistema

Panel

Vantagens do produto

For safe connection of the leads, the shock protection is split into 2.

Grupo de produto	10
Subgroup	09

Unidade por pacote	3
EAN	4021267037666

ETIM 5.0	EC000067
ETIM 8.0	EC000067

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Approvals

DNV GL

Dados técnicos

for fuse links size:	NH 2
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	45 W

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados elétricos IEC
Corrente de medição (IEC):	400 A
Tensão de medição (IEC) AC:	690 V

Tensão de medição (IEC) DC:

440 V

Tensão suportável nominal de impulso Uimp:

6 kV

short-circuit strength when protected by fuses:

50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 7,7 W.

(A dissipação de energia em sua carga máxima seria 12,0 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	1000 V
tensão máxima IEC DC:	1000 V

max. permitted operation temperature

55°C

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation

Dados mecânicos
L x A x P:	64 x 237 x 121
Peso:	93,1 kg/100
Polaridade:	1 polo
Montagem:	para montagem em placa

pontos terminais
screw connection
M10
Md min.:	18,0 Nm
Md max.:	22,0 Nm
Not suitable for aluminium cables !

Material properties
halogen-free:	Yes

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

permitted power dissipation of the fuse-link:	45 W
