Art.-Nr.: 03766000
QUADRON®Panel

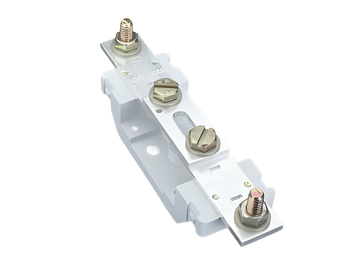

NH-Sicherungs-Unterteil 400 A, Aufbau
beidseitig Schraube M10
Größe 2 / 1P, mit Berührungsschutz
für Montageplatte
System
Panel
Produktvorteile
Für sicheres Anschließen der Leitungen ist der Berührungsschutz zweigeteilt
Produktgruppe | 10 |
Untergruppe | 09 |
VE | 3 |
EAN | 4021267037666 |
ECLASS 6.1 | 27142106 |
ECLASS 7.1 | 27142106 |
ETIM 4.0 | EC000067 |
ETIM 5.0 | EC000067 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Approbationen
DNV GL
für Sicherungseinsätze Baugröße: | NH 2 |
Sicherungen nach Standard: | IEC / HD 60269-2 |
zul. Verlustleistung der verwendeten Sicherung: | 45 W |
Angaben IEC | |
Standards | |
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
Elektrische Werte IEC | |
Bemessungsstrom (IEC): | 400 A |
Bemessungsspannung (IEC) AC: | 690 V |
Bemessungsspannung (IEC) DC: | 440 V |
Bemessungsstossspannung Uimp: | 6 kV |
Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: | 50 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 7,7 W.
(Bei voller Belastung beträgt die Leistungsabgabe 12,0 W.)
zusätzliche Daten IEC | |
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
max. zulässige Spannung (IEC) AC: | 1000 V |
max. zulässige Spannung (IEC) DC: | 1000 V |
für Sicherungseinsätze IEC 60269-2 / DIN VDE 0636-201 Gr. 2 bis 45 W Verlustleistung |
Mechanische Werte | |
B x H x T: | 64 x 237 x 121 |
Gewicht: | 93,1 kg/100 |
Poligkeit: | 1-polig |
Befestigung: | für Montageplatte |
Anschluß Schraube (Aluklemme nachrüstbar):
Schraubanschluß M10, 18 - 22 Nm Drehmoment,
Aluanschluß 2 x M8, Querschnitt 70 - 150 mm²,
Cu - Al, 10 Nm Drehmoment
Klemmstellen | |
Nicht geeignet für Aluminiumleiter ! |
Nicht geeignet für Aluminiumleiter ! | |
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
zul. Verlustleistung der verwendeten Sicherung: | 45 W |
